Системы сбора, обработки и отображения информации
Система сбора, обработки и отображения информации (ССОИ) - это совокупность устройств, предназначенных для передачи, приема, сбора, обработки, регистрации и представления оператору информации от средств обнаружения, а также для дистанционного управления устройствами технических средств охраны, контроля работоспособности извещателей и каналов передачи информации.
Схема помещения:
Оборудование:
- Аналоговая камера GiNZZU HAD-2036P
- Аналоговая камера GiNZZU HAB-2301A
- Гибридный видеорегистратор Ginzzu HD-810
- Монитор AOC 27B3HM
- Кабель CADENA ККСВ-В
- Разъем ORIENT C667
- Разъем DEXP DC-JR52R
- Блок питания ORIENT PB-1810
Жесткий диск Seagate BarraCuda

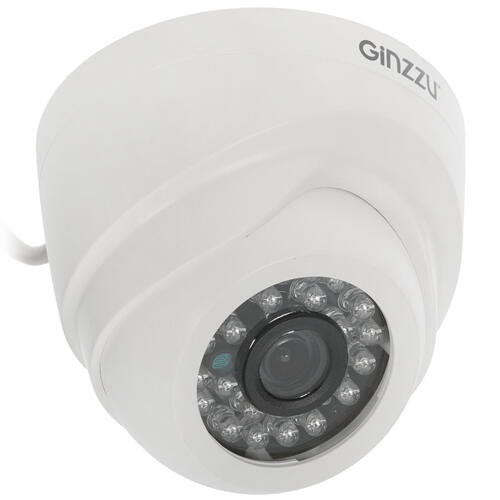

Аналоговая камера GiNZZU HAD-2036P
Аналоговая камера Ginzzu HAD-2036P купольного типа выполнена в компактном корпусе из высококачественных материалов и предназначена для использования в помещении. Модель устанавливается на горизонтальные поверхности и использует для подключения к видеорегистратору проводное соединение. Аналоговая камера Ginzzu HAD-2036P основана на производительном процессоре и CMOS-матрице SmartSens SC2235, отличающейся физическим размером 1/3", что обеспечит видеозапись высокого качества с разрешением до 1920х1080 пикселей и частотой 25 кадр./с. Объектив имеет фокусное расстояние 3.6 мм и угол обзора 75°, что позволяет комфортно наблюдать за территорией. Также данная модель оснащена ИК-подсветкой дальностью действия до 20 м, тем самым обеспечивая качественную запись в условиях недостаточной освещенности. Камера поставляется вместе с набором креплений.
Аналоговая камера GiNZZU HAB-2301A
Аналоговая камера Ginzzu HAB-2301A предназначена для уличных систем наблюдения. Она оснащена 2-Мп CMOS-матрицей и подключается при помощи кабеля. Прочный корпус из металла надежно защищает внутренние компоненты от попадания пыли и массивных струй воды (степень защиты IP66). Вместе с рабочим диапазоном температур от -30° до 55° C это делает устройство подходящим практически для любого климата, кроме самых северных территорий. Ginzzu HAB-2301A снабжена ИК подсветкой, позволяющей различать объекты в темноте. Крепеж входит в комплект поставки.
Гибридный видеорегистратор Ginzzu HD-810
Гибридный видеорегистратор для систем видеонаблюдения Ginzzu HD-810 поддерживает до 8 параллельных каналов записи и допускает подключение как аналоговых, так и IP-камер. Устройство в черном корпусе рассчитано на то, чтобы выступать в качестве основного звена создаваемой вами системы видеонаблюдения. Запись видео в расширении H.264 и наибольшем разрешении 1920x1080 пикселей регистратор выполняет на подключенный жесткий диск объемом до 6 ТБ. Подходящий SATA-накопитель не поставляется в комплекте с устройством и приобретается отдельно. Возможность просмотра полученного с камер изображения и сохраненных треков реализована в гибридном видеорегистраторе Ginzzu HD-810 за счет портов 1x HDMI и 1x VGA (D-Sub), предназначенных для подключения монитора. В устройстве применены также интерфейсы 8x BNC, RS-485, USB х2, входы и выходы RCA. Дли питания регистратора используется адаптер сети 220 В с выходным напряжением 12 В, силой тока 2 А.
Монитор AOC 27B3HM
Монитор AOC 27B3HM с диагональю 27" выполнен в черном корпусе и устанавливается на подставку. Его конструкция с крепежными отверстиями, соответствующими стандарту VESA 100x100, дает возможность зафиксировать устройство на стене, что позволяет сэкономить пространство в комнате. На корпусе находятся разъемы HDMI и VGA (D-Sub), при помощи которых происходит подключение к компьютерному устройству и видеотехнике. В основе экрана AOC 27B3HM лежит технология VA, благодаря которой при углах обзора 178°/178° пользователь получает четкое изображение вне зависимости от радиуса просмотра. Разрешение на уровне 1920x1080, а также показатели контрастности и яркости 4000 : 1 и 250 Кд/м² позволяют видеть насыщенную, четкую картинку. Компактный дизайн обусловлен трехсторонней безрамочной панелью и тонким профилем. Усталость глаз при работе у монитора долгое время снимают технологии LowBlue и FlickerFree. Последняя уменьшает мерцание экрана.
Кабель CADENA ККСВ-В
Благодаря кабелю CADENA ККСВ-В останутся в прошлом проблемы установки и снабжения питанием удаленно расположенных камер в вашей системе наблюдения. Данный радиочастотный коаксиальный кабель (рк75-2-13м) облачен в оплетку из белого пластика. Поставляется CADENA ККСВ-В на удобной катушке, что позволит вам хранить кабель с максимальным удобством, используя минимум пространства. И это учитывая тот факт, что вы получаете целых 100 метров первоклассного кабеля. Вы всегда сможете быстро отмотать нужное количество кабеля без лишних распутываний проводов. С кабелем CADENA ККСВ-В вам гарантирован четкий пропуск видеосигнала, а также бесперебойное питание в необходимом для работы камере объеме.

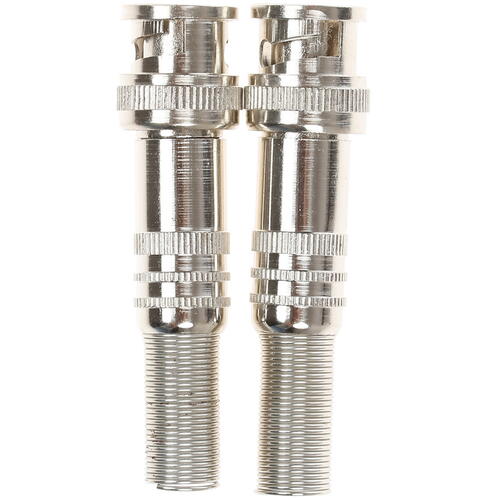

Разъем ORIENT C667
Разъем ORIENT C667 поставляется комплектом из двух переходников с коннекторами типа BNC, которые предназначены для установи на коаксиальный кабель. Разъемы под винт крепятся к кабелю, с помощью которого вы сможете подключить видеокамеру системы наблюдения к видеорегистратору, входящему в комплекс. Переходники имеют прочные металлические корпуса. Коннекторы парных разъемов ORIENT C667 обеспечивают передачу видеосигнала от проводной камеры к другим компонентам системы видеонаблюдения. Эти аксессуары являются для вас незаменимыми, если вы монтируете камеру системы видеонаблюдения и видеофиксации.
Разъем DEXP DC-JR52R
Переходник DEXP CP1 – отличный выбор для пользователей, желающих собрать или модернизировать систему видеонаблюдения. Изделие, конструкцией которого предусмотрены зажимы винтового типа, предназначено для обеспечения питания камер видеонаблюдения. Переходник DEXP CP1 имеет разъемы DC (f) и DC (m). В комплект входят два переходника. Безупречный уровень качества материалов, использованных при производстве аксессуара, способствует возможности использования переходника в течение неограниченного времени.

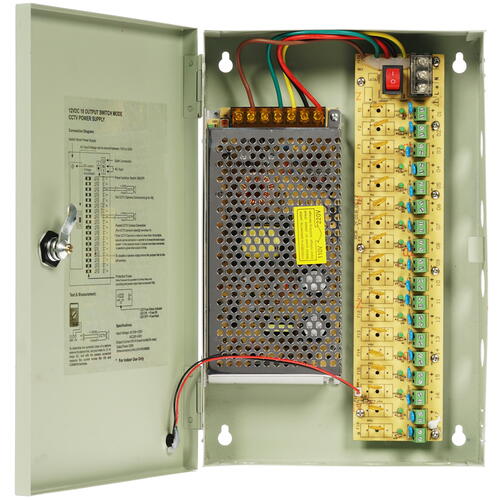

Блок питания ORIENT PB-1810
Блок питания для камер видеонаблюдения ORIENT PB-1810 станет великолепным выбором для пользователей систем видеонаблюдения, которые хотят обеспечить стабильное электропитание камер. Модель, соответствующая импульсному типу, способна работать при входном напряжении от 100 до 240 В. Выходное напряжение – 12 В постоянного тока. Максимальный ток нагрузки равен 10 А, а максимальная мощность – 120 Вт. Блок питания ORIENT PB-1810 собран в металлическом корпусе, оборудованном дверцей. Дверцу можно закрывать на ключ. Для контроля работы устройства используется светодиодный индикатор. Блок питания предназначен для монтажа внутри помещений. Компактность модели способствует удобству ее размещения почти в любых условиях. Безопасность работы блока питания гарантируется благодаря защите от короткого замыкания.
Жесткий диск Seagate BarraCuda
Жесткий диск Seagate BarraCuda [ST2000DM008] разработан для установки в настольные ПК и станет надежным запоминающим устройством на протяжении длительной эксплуатации. Высокая производительность накопителя достигается благодаря скорости вращения шпинделя на уровне 7200 об/мин и кэш-памяти 256 МБ. Объем 2 ТБ предоставляет достаточно большое пространство для хранения фотографий, видео и прочего контента. Широкая совместимость Seagate BarraCuda и удобство подключения обеспечивается за счет применения интерфейса SATA III с хорошей пропускной способностью.
Система удаленного доступа
Реализуется при помощи подключения ресивера к роутеру при помощи Ethernet кабеля.
