Термокожухи

Камеры видеонаблюдения, расположенные вне помещения, постоянно подвергаются воздействию негативных факторов среды. Данные обстоятельства обуславливают необходимость использования дополнительных средств защиты, таких как термокожух.

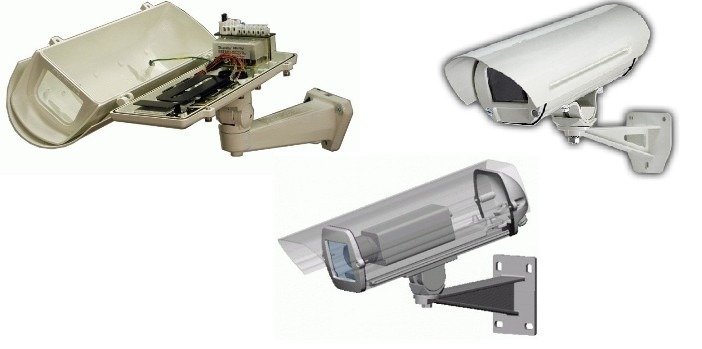

Термокожух – это специальный купол, который устанавливается на камеру видеонаблюдения для ее дополнительной защиты от негативного воздействия внешней среды или маскировки. Он изготавливается из сплава алюминия или цинка и прочного прозрачного пластика, например, пенопропилена.

Назначение

Как следует из названия, данное оборудование предназначено для размещения видеокамеры с целью предотвращения контакта между сложной электроникой и агентами, способными ее повредить. Термокожух защищает камеру от влияния:

• температуры;
• влажности;
• пыли;
• насекомых;
• ветра;

Существует несколько разновидностей защитных устройств. Различаются они по таким конструктивным особенностям как: материал корпуса, тип охлаждения/нагрева, совместимость с определенным видом камер и т.д.

Для защиты камер, работающих в помещениях, чаще используются пластиковые кожухи. Данный вариант целесообразен и для наружных камер, эксплуатируемых в регионах с теплым климатом. Полностью герметичный корпус надежно защищает электронную «начинку» от воздействия указанных выше факторов среды.

Металлические, чаще из алюминиевого сплава, кожухи способны обеспечить благоприятные условия для работы внешних камер в условиях, где пластиковые аналоги будут неэффективны. То есть, подобные модели лучше зарекомендовали себя в регионах с холодными и продолжительными зимами.

Стоимость металлических термокожухов выше, чем пластиковых, что объясняется степенью защиты и способом обеспечения комфортной рабочей температуры, которые обусловлены свойствами материала. По степени герметичности и стойкости к коррозионным агентам устройства из металла и пластика могут обладать идентичными характеристиками.

Принцип работы

Основной функциональной задачей кожуха является обеспечение максимально комфортных условий для работы электронных компонентов камеры. Чаще всего причиной сбоев являются перепады температуры, а также перегрев и переохлаждение электронных узлов камеры. Встроенные элементы защитного кожуха позволяют поддерживать оптимальную рабочую температуру.

Для этого могут использоваться:

• вентиляторы и нагревающиеся спирали;
• резисторные нагреватели, расположенные рядом со стеклом;
• нагрев периметра или внутреннего объема в целом;
• активное или пассивное охлаждение;
• комбинированные терморегулирующие системы.

Более дорогие модели кожухов оснащаются датчиками и регуляторами (термостатами), позволяющими менять режим и интенсивность подогрева/охлаждения при достижении заданной температуры.

Современные модели защитных кожухов могут оснащаться несколькими нагревательными элементами, чаще всего они устанавливаются парами. Наиболее уязвимым местом видеозаписывающего устройства является стекло объектива. Установленный здесь нагреватель препятствует обмерзанию и появлению конденсата. Второй нагреватель, как правило, активного типа с вентилятором устанавливается на площадку крепления камеры, внутри кожуха.

Такое решение позволяет равномерно распределить тепло по внутреннему объему кожуха и предотвратить локальный перегрев.

Способ установки камер и базовая комплектация

Новейшие модели термокожухов для камер способны обеспечить работоспособность камер при температуре от -50 до +50 градусов. Они требуют для стабильной работы не более 24 Вольт и способны обеспечить защиту класса IP66.

Для размещения записывающего устройства в кожух и закрепления на поверхности требуется:

1) Открыть крышку кожуха. 2) Закрепить камеру на площадке. 3) Подключить терморегуляционные узлы к контактам питания. 4) Закрыть крышку кожуха, зафиксировав посредством винтового крепежа. 5) Закрепить кронштейн, удерживающий устройство на поверхности.

Крышки могут открываться в различном положении. Наиболее удобными считаются кожухи с верхним типом открывания. Существуют устройства, предназначенные для аналоговых и цифровых камер, а также более современные – универсальные термокожухи. Внутренняя площадь зависит от модели кожуха и его типа.

Большинство производителей реализует изделия в полностью готовом к эксплуатации виде, то есть с кронштейном и всеми необходимыми крепежными элементами.

#Вопросы: 1) Что такое термокожух?

- **это специальный купол, который устанавливается на камеру видеонаблюдения для ее дополнительной защиты от негативного воздействия внешней среды или маскировки.**
- прочный, гибкий и долговечный материал, получаемый путём выделки шкур в условиях традиционного хозяйства или промышленного предприятия
-  предмет для продолжительного сохранения более высокой или низкой температуры пищевых продуктов по сравнению с температурой окружающей среды

2) От чего защищает термокожух?

- **температуры; влажности; насекомых; пыли; ветра**
- воды; огня; воздуха; земли
- лавы; землятресения; цунами

3) Какие встроенные элементы позволяет поддерживать оптимальную рабочую температуру?

- **вентиляторы и нагревающиеся спирали; резисторные нагреватели, расположенные рядом со стеклом; нагрев периметра или внутреннего объема в целом; активное или пассивное охлаждение; комбинированные терморегулирующие системы**
- объектив; матрица; блок обработки сигнала
- ПЗС-матрица; объектив; оптический фильтр; плата видеозахвата; блок компрессии (сжатия) видеоизображения

4) Что требуется для размещения записывающего устройства в кожух и закрепления на поверхности?

- **Открыть крышку кожуха. > Закрепить камеру на площадке.> Подключить терморегуляционные узлы к контактам питания> Закрыть крышку кожуха, зафиксировав посредством винтового крепежа> Закрепить кронштейн, удерживающий устройство на поверхности.**
- Зафиксировав посредством винтового крепежа > Открыть крышку кожуха.> Подключить терморегуляционные узлы к контактам питания> Закрепить кронштейн, удерживающий устройство на поверхности.> Открыть крышку кожуха.
- Включить ПК > Открыть Валорант > Апнуть радианта
