Система контроля и управления доступом. Система воздействия

Содержнание

1) Введение
2) План объекта
3) Система контроля и управления доступом. Система воздействия

Ограждение территории, колючая проволока, спираль Бруно и т.д.;
Двери, ворота, турникеты, шлагбаумы, окна, стационарные металлоискатели;
Замки;
Металлические шкафы, сейфы;
Средства аппаратной аутентификации: аппаратные токены, ключи, биометрия;

4) Заключение
5) Список используемой литературы

Введение

За основу мной была взята школа премиум класса, для зажиточных людей (Как и в лабораторной №2). Следовательно моё решение будет создано на основе качественных и дорогих систем контроля и управления доступом, но в этой работе я постараюсь представить и альтернативу в более не дорогом сегменте. Моя задача обезопасить объект и не допустить проникновения злоумышленников или террористических групп на территорию охраняемого объекта.

P.S Некоторые данные будут браться из лабораторной №2.

Цель: создать систему контроля и управления доступом, систему воздействия.

Задачи:
1) Рассчитать затрачиваемые ресурсы (денежные средства и работу по установке);
2) Сделать комплексную защиту.

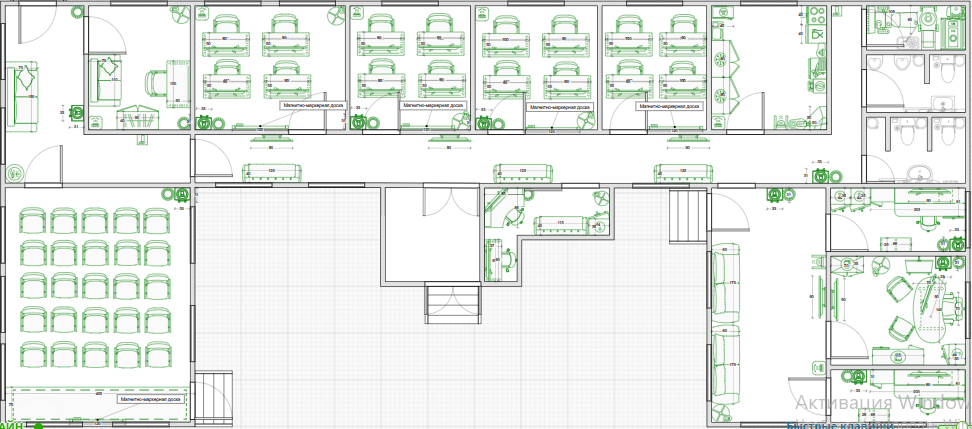

I. План объекта

Наш объект имеет один этаж, насчитывается порядка 11 рабочих зон, не считая подсобные помещения, туалеты и коридоры. Отдельно выделенное помещение для охраны ЧОП. Имеется 4 входа и выхода.

Все названия помещений вы можете увидеть на картинке 2.

Рассмотрим обстановку внутри, чтобы визуально понимать, где что находится.

Итак, на данный момент мы имеем полность пустой объект, наша задача обезопасить его, наши возможности в финансовом плане безграничны.

II. Cистема контроля и управления доступом. Система воздействия

Ограждение территории, колючая проволока, спираль Бруно и т.д.

Спира́ль Бруно — противокавалерийское и противопехотное заграждение в виде винтовой линии (спирали) диаметром 70—130 см, свитой из нескольких пересекающихся нитей колючей или обычной проволоки (ленты) и растянутой на опорах поперёк вероятного движения противника (злоумышленника).

Итак, на моём объекте использовать такие методы защиты как колючая проволока и спираль бруно будет очень своеобразно, так как все таки мой объект является школой, а не местом не столь отдалённым. Поэтому остановимся на ограждении территории забором. Само собой с воротами главными и запасными.

В большинстве случаев при постройке таких учреждений забор уже будет, но предположим, что его нет, поэтому предлагаю рассчитать цену возведения забора и ворот.

Статья в которой можно ознакомиться о видах и нормах для ограждения школ и детских садов

Площадь нашего объекта, к примеру, будет составлять 5000 м2 это где-то 50 соток. Готовое решение по приобретению забора я нашел за 886 р/м2 Заказать.

Итоговая сумма подсчетов выйдет порядка 4 430 000 рублей. Стоит заметить, что ничего не сказано по поводу услуг установки, поэтому придется нанимать рабочих которые будут устанавливать этот забор и по итогу сумма может возрасти плюс минус до 5 000 000 рублей.

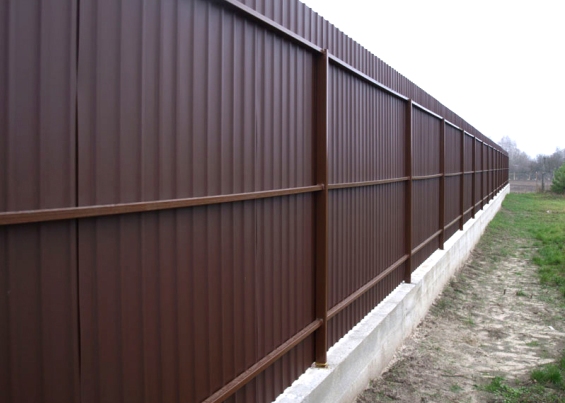

Рассмотрим вариант забора из проф-листа под ключ с работой, который скорее всего будет использоваться на таком объекте.

Статья, где приведены примеры разнообразных заборов из профлиста

ДЕТАЛЬНЫЙ РАСЧЕТ:

Столб проф. труба 60х60 мм h=3000 мм 1130 шт / 718 680 руб
Лаги проф. труба 40х20 мм (в 3 ряда) 8469 п.м / 906 183 руб
Покрытие столбов и лаг: Покраска Dali 11939 п.м / 823 791 руб
Профлист оцинкованный, 0,45мм 2461 лист / 1 949 112 руб
Ворота распашные Эконом, ш=3м 2 шт / 11 746 руб
Саморезы в цвет листа 30902 шт / 92 706 руб
Общая стоимость материалов: 4 502 218 руб
Общая стоимость материалов со скидкой 16%: 3 781 863 руб
Установка забора из профнастильного листа 2823 п.м / 1 242 120 руб
Установка ворот 2 шт / 8 000 руб
Установка откатных ворот 0 шт / 0 руб
Установка калитки 0 шт / 0 руб
Общая стоимость работ: 1 250 120 руб
Итоговая сумма: 5 031 983 руб

Вывод: Стальной профнастил для ограждения — один из самых удачных вариантов. Этот материал прост в монтаже, отличается долгим сроком службы и аккуратным внешним видом.

Двери, ворота, турникеты, шлагбаумы, окна, стационарные металлоискатели;

Предлагаю откинуть то, что не будет использоваться в принципе, так это стационарные металлоискатели, обыск учащихся такого класса заведений, скорее всего вызовет очень много вопросов у родителей и может повлиять на обучение их детей дальше, поэтому откинем этот вариант. Шлагбаум тоже не пригодится так как такие объекты уже находятся на охраняемой территории. Остановимся на всем выше перечисленном.Чтобы упростить нашу задачу сразу подсчитаем по плану сколько у дверей, ворот, окон и т.д.

Всего окон на объекте 25, считаю смысла экономить здесь нет, поэтому будет брать обычный двойной стеклопакет, чтобы не было потерь тепла.

1) Пластиковое окно с двойным стеклопакетом будет стоить 18 018 рублей. Купить
Итоговая сумма за 25 окон составит: 450 450 рублей, не считая работы.

2) Алюминиевые бронированные окна от 60 тыс.руб/м².
Итоговая сумма 1 500 000 рублей

Ворота рассматривать не будем так как мы рассмотрели их на этапе ограждения территории.

Теперь перейдём к дверям, бронедвери по моему мнению считаю бессмыленными, так как качественная, обычная железная дверь справиться со своей задачей от предотвращения проникновения на объект. Всего дверей внутрь нашего объекта 4.

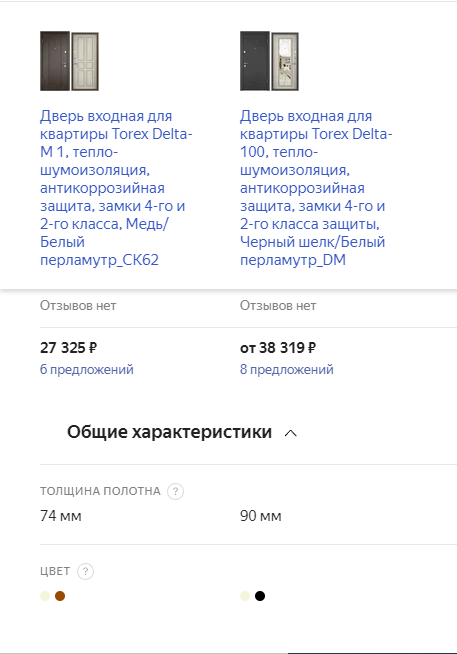

Сравнения двух вариантов:

Дверь входная для квартиры Torex Delta-M 1, тепло-шумоизоляция, антикоррозийная защита, замки 4-го и 2-го класса, Медь/Белый перламутр_СК62. Цена 27 325 рублей

Дверь входная для квартиры Torex Delta-100, тепло-шумоизоляция, антикоррозийная защита, замки 4-го и 2-го класса защиты, Черный шелк/Белый перламутр_DM. Цена 38 319 рублей

Вывод: выбираем второй вариант он хоть и дороже, но намного толще, а значит как минимум сдержит пулю лучше.

Итоговая сумма за двери составит 153 276 рублей.

Турникет выбран по соотношению цены и качества, по характеристикам и по отзывам от покупателей. Считаю, что он лучший из всего того, что я просмотрел.

Турникет Smartec ST-TS101EF - Цена 97 334 ₽. Количество 1. Всего 97 334 ₽.

Замки

Я решил отказаться, на первый вгляд, от обычных щеколд на двери, но после детального изучения я понял, что электронные замки выполняют одну и туже роль, что и щеколды. Смысл заключается в этой доработки только в том, что это более новое и продвинутое.

Сайт на котором можно ознакомиться с информацией по электронным замкам

Я сравнивал из дорогого и дешевого сегмента Ссылка на сравнение

Дверной электронный умный замок SAFEBURG SMART PRO X со сканером отпечатка. Цена 8 414 рублей
Итоговая сумма под ключ составит 150 000 рублей с работой.

Электронный замок Aqara Door lock N100. Цена 16 644 рублей
Итоговая сумма под ключ составит 250 000 рублей с работой.

Вывод: какие бы не были новые технологии, но старые добрые щеколды всегда найдут свое применение, толщина дверей для электронного замка должна достигать не более 55 мм, если дверь толще, то замок поставить нельзя. Поэтому выбор уже остается за вами.

Металлические шкафы, сейфы;

Сайт на котором можно ознакомиться с информацией металлические шкафы, сейфы

Описание
Уникальные сейфы с биометрическим замком в новом дизайне и современном стиле для дома и офиса с закругленными краями станут украшением любого пространства и гармонично впишутся в интерьер вашего помещения. Толщина лицевой панели - 4 мм.
Подробные характеристики Тип: сейф
Тип сейфа: взломостойкий
Установка: крепление к полу, крепление к стене
Количество независимых отделений: 1
Тип замка: биометрический, электронный
Количество замков: 2
Количество ригелей замка: 2
Особенности: полочки, система аварийного открывания, трейзер
Количество полок: 1
Толщина двери: 1.8 мм
Толщина стенок: 1.8 мм
Вес: 30 кг
Внутренняя ширина: 431 мм
Внутренняя глубина: 300 мм
Внутренняя высота: 646 мм
Ширина: 435 мм
Глубина: 360 мм
Высота: 650 мм
Дополнительно Срок службы: 12 мес., Использовать при температуре не ниже -10 градусов Гарантийный срок: 1 г.

Сейф взломостойкий Klesto RS bio-65T, черный. Цена 21 860 рублей

Итоговая сумма за сейф составит 21 860 рублей.

Выбор был сделан именно только в пользу этого сейфа, так как он отвечает всем поставленным задачам для нашего объекта.

Средства аппаратной аутентификации: аппаратные токены, ключи, биометрия

При использовании традиционных технологий - логинов и паролей - пользователи вынуждены помнить достаточно большое их количество, кроме того, есть опасность подбора паролей. Часто пользователи применяют одни и те же пароли к различным ресурсам, а сами пароли хранят в общедоступных местах.

Существует целый ряд систем с усиленной или двухфакторной аутентификацией, при которой пользователь должен иметь дополнительные аппаратные средства - смарт-карту или так называемый идентификационный токен1) (компактные аппаратные устройства-ключи) и знать определенный персональный идентификационный номер (PIN-код).

Электронный ключ eToken

Токены используют двухфакторный механизм аутентификации: пользователь знает свой PIN, с помощью которого система опознает определенного владельца токена; в свою очередь токен, получая сигнал от системы, выдает код, который позволяет провести авторизацию. Если токен или карта попадает к постороннему лицу, то после нескольких попыток набрать неверный PIN-код карта блокируется. Если кто-то перехватит PIN, то, кроме этого знания, ему надо еще иметь на руках саму карточку. Поскольку это маловероятно, такой двойной защиты при доступе к защищенным ресурсам бывает вполне достаточно.

Биометрические средства контроля доступа Биометрическая идентификация2) позволяет эффективно решать целый ряд проблем:

предотвратить проникновение злоумышленников в защищенные системы в результате подделки или кражи документов, карт, паролей; ограничить доступ к информации и обеспечить персональную ответственность за ее сохранность; обеспечить допуск к ответственным объектам только сертифицированных специалистов; избежать накладных расходов, связанных с эксплуатацией систем контроля доступа (карты, ключи);

исключить неудобства, связанные с утерей или порчей ключей, карт, паролей; организовать учет доступа и посещаемости сотрудников.

Доступные по цене микропроцессорные системы, основанные на принципе биометрического контроля, появились в начале 90-х годов XX столетия. Сегодня можно привести достаточно много примеров успешной работы устройств, построенных на биометрическом принципе. В США уже используются банкоматы, которые распознают лица клиентов. Сотни и тысячи подобных устройств работают в различных организациях по всему миру.

В качестве уникального биологического кода человека используется целый ряд параметров. Основные приведены в таблице.

Таблица. Биометрические параметры человека, используемые в системах контроля допуска

Структура ДНК

Как показано в табл., их можно разделить на физиологические (основанные на анатомической уникальности каждого человека) и поведенческие, основанные на специфике действий человека. Каждый из параметров имеет свои достоинства и недостатки с точки зрения его использования в качестве критерия идентификации. Рассмотрим подробнее перспективы применения некоторых биологических параметров для организации систем контроля допуска.

Пример, такого решения двусторонний биометрический видеотерминал VK-VISION-02.

Основные технические характеристики

Сетевая видеокамера (на каждой из сторон):

5 мегапикселей;
MJPEG кодек, транспортный протокол RTSP/UDP;
Произвольно задаваемый регион интереса изображения;
Приветственный экран (на каждой из сторон):
5,5 дюймов HD цветной экран (1080x1920) с широким углом обзора;
Поддержка компрессии DXT1 для экранов приветствия;
HTTP/1.1 PUT протокол для загрузки приветственного экрана;
Возможность загрузки экрана в долговременную память в режиме ожидания;
Сетевой интерфейс (LAN)
Ethernet 100Base-TX (Ethernet, 100 Мбит/с)
Интеграция со СКУД:
Выход Wiegand совместимый с логическими уровнями 3 и 5 В и кодами до 192 бит;
Возможность параллельного подключения на шлейф между уже имеющимся считывателем и контроллером СКУД;
HTTP GET протокол для управления выводом Wiegand кода;
Реле (нормально разомкнутое)
Программируемое время открытия; HTTP GET протокол для управления реле и программируемых выходов.
Габаритные размеры и электропитание
Габариты 214x221x75 мм;
Масса: 1.2 кг;
Электропитание: IEEE802.3af POE режим “A” (питание подмешано в линии передачи данных), потребляемая мощность 10 Вт.
Важное
Оптика
Фиксированный объектив, фокусное расстояние f = 3,43 мм, F2,8;
Угол зрения: 41/53 (горизонтальный/вертикальный, градусы)
Светочувствительный сенсор
5 мегапикселей, физическое разрешение 2592x1944;
Размер пикселя: 1.4 мкм x 1.4 мкм;
Формат: 1/4”, соотношение сторон 4:3;
Разрешение и максимальное количество кадров в секунду
1080p: 1920x1080 до 12.5 кадров в секунду;
720p: 1280x720 до 25 (до 50**) кадров в секунду;
480p: 640x480 до 25 (до 100**) кадров в секунду;
Кодек
MJPEG 4:2:0;
ч/б MJPEG **;
Скорость потока: до 25Мбит/с (возможность установки ограничения максимального потока в 5/10/25 Мбит/с за счёт снижения количества кадров в секунду);
Поддерживаемый протоколы передачи видео: RTSP/MJPEG/UDP;
Усиление/экспозиция
Автоподстройка усиления и экспозиции (с установкой максимально допустимого значения экспозиции для получения несмазанных изображений);
Ручной режим управления усилением и экспозицией**; Включаемая/выключаемся функция «баланс белого/нормализация яркости»;

Цена такого решения под ключ составит 500 000 рублей.

Заключение

Забор - итоговая сумма: 5 031 983 руб
Пластикововые окна с двойным стеклопакетом - итоговая сумма 450 450 рублей.
Алюминиевые бронированные - итоговая сумма 1 500 000 рублей
Итоговая сумма за двери составит 153 276 рублей.
Итоговая сумма за турникет составит 97 334 рублей.
Итоговая сумма под ключ за электронный замок составит 250 000 рублей с работой.
Итоговая сумма за сейф составит 21 860 рублей.
Цена такого решения под ключ составит 500 000 рублей.

Всего порядка 8 000 000 рублей.

В заключение хотелось бы сказать, в наше время зачастую стали происходить случии проникновения злоумышленников и террористов в школы. Поэтому необходимо обезопасить себя и других, в этой статье приведено решение проблемы не ограничивая себя, с точки зрения финансового плана, но все же меры защиты должен соблюдать каждый.
