Системы сбора, обработки и отображения информации

Система сбора, обработки и отображения информации (ССООИ) - это совокупность устройств, предназначенных для передачи, приема, сбора, обработки, регистрации и представления оператору информации от средств выявления, а также для дистанционного управления устройствами технических средств охраны, контроля работоспособности извещения и каналов передачи информации.

Краткая характеристика объекта

Площадь здания - 315,55 м2

Состав применяемого оборудования и его характеристики

Состав применяемого оборудования:

1. IP видеорегистратор TRASSIR DuoStation AF 16-16P;

2. Источник бесперебойного питания APC Smart-UPS SC450RMI1U;

3. IP видеокамеры внутренние купольные цветные ActiveCam AC-D3023IR2 v2 2.8-12;

4. IP видеокамеры уличные антивандальные купольные цветные ActiveCam AC-D3123VIR2 2.8-12;

5. IP видеокамеры уличные антивандальные цветные ActiveCam AC-D2123IR3 2.8-12;
6. Видеомониторы HORUS HRS-215M HE.

Характеристики применяемого оборудования:

IP-камера ActiveCam AC-D3023IR2 v2

ActiveCam AC-D3123IR2 предназначена для внутренних инсталляций. Устранять дефекты изображения, вызванные шумами и разноконтрастным освещением, помогают присутствующие на «борту» функции трехмерного цифрового шумоподавления (3D DNR) и широкого динамического диапазона (DWDR). ИК -подсветка дает возможность осуществлять видеоконтроль при слабой освещенности и даже в полной темноте. Благодаря поддержке технологии PoE (Power of Ethernet) трансляция видеопотока и питание камеры могут производится по одному кабелю Ethernet. Объектив с 3-осевым конструктивом крепления упрощает процесс монтажа и подготовку камеры к работе. ActiveCam AC-D3123IR2 является превосходным выбором для объектов, где высоки требования к получаемому изображению и необходим круглосуточный мониторинг помещений.

IP-камера ActiveCam AC-D3123IR2 построена на базе 1/2.8" CMOS-матрицы Sony IMX222 с чувствительностью 0.03 Люкс при F1.4, максимальным разрешением 1920 х1080 (FullHD) и скоростью смены кадров 25 Fps. Устройство поддерживает режим работы «день /ночь» и оборудовано механическим ИК -фильтром для коррекции цветопередачи в светлое время суток и увеличения уровня чувствительности в темное. Модель снабжена встроенной ИК -подсветкой с дальностью действия до 20 м, дающей возможность осуществления ночного видеоконтроля помещений, необорудованных дополнительным световыми приборами. Поддерживается два видео потока, предназначенные для снижения нагрузки на видеорегистратор и сеть, а такж е упрощения доступа через мобильные приложения. Компрессия отснятых материалов производится стандартом сжатия H.264.

Корпус ActiveCam AC-D3123IR2, выполненный в форм -факторе купола. Набор интерфейсов представлен: стандартным сетевым разъемом RJ-45, аудиовходом /выходом и разъемом для подключения БП 12 В. Порт RJ-45 поддерживает функцию питания по единому кабелю Ethernet (PoE), облегчающую процесс монтажа и сокращающую затраты на закупку и прокладку силовых кабелей к месту инсталляции устройства. Наличие двустороннего аудиосопровождения позволяет прослушивать и отправлять звуковые сообщения к месту инсталляции устройства.

IP-камера комплектуется вариофокальным объективом с фокусными расстояниями 2.8-12 мм и возможностью 3- осевого вращения.

Максимальное потребление энергии составляет 5 Вт. Рабочие температуры ActiveCam AC-D3023IR2 v2 находятся в интервале от -10° до +50°C.

IP видеокамера ActiveCam AC-D3123VIR2 2.8-12

ActiveCam AC-D3123VIR2 является профессиональным решением для осуществления видеонаблюдения как внутри помещений, так и за их пределами. Уличную инсталляцию модели допускает вандалостойкий (IK10) купольный корпус, соответствующий индексу защиты от попадания внутрь влаги и пыли IP66, и температурный режим работы от -40° до +60°C. Для борьбы с неравномерным освещением и шумами в кадре на «борту» присутствуют функции широкого динамического диапазона (DWDR) и трехмерного цифрового шумоподавления (3D DNR). Встроенная ИК -подсветка дает возможность фиксировать происходящее при недостаточной освещенности и в абсолютной темноте. Поддержка технологии PoE (Power of Ethernet) позволяет транслировать видеопоток и осуществлять питание камеры по единому Ethernet-кабелю. Модель ActiveCam AC-D3123VIR2 подойдет мониторинга объектов с риском механического повреждения корпуса и высокими требованиями к качеству изображения.

В основу ActiveCam AC-D3123VIR2 положена 1/2.8" CMOS-матрица Sony IMX222 с чувствительностью 0.03 Люкс при F1.4, максимальным разрешением 1920 х1080 (FullHD) и частотой реалтайм (25 Fps). IP-камера поддерживает режим работы «день /ночь» и оборудована механическим ИК -фильтром для коррекции цветопередачи в светлое время суток и увеличения уровня чувствительности в темное. Модель снабжена встроенной ИК -подсветкой с дальностью действия до 25 м, дающей возможность осуществления ночного видеоконтроля объектов, необорудованных дополнительным освещением, или в тех ситуациях если свет неожиданно погас. Поддерживается DualStream, предназначенный для снижения нагрузки на видеорегистратор и сеть, а также упрощения доступа через интернет. Компрессия отснятых материалов производится видеокодеком H.264.

Корпус ActiveCam AC-D3123VIR2, выполненный в форм -факторе купола из материалов с повышенным коэффициентом прочности (IK10), соответствует стандарту защиты от погодных воздействий IP66. В числе интерфейсов модели: сетевой разъем RJ-45, аудиовходы /выходы и гнездо для подключения БП 12 В. Порт RJ-45 поддерживает функцию питания по единому кабелю Ethernet (PoE), что облегчает процесс монтажа и сокращает затраты на закупку и прокладку силовых кабелей к месту инсталляции устройства. Наличие двустороннего аудиосопровождения позволяет слушать, записывать и отправлять голосовые сообщения к месту инсталляции устройства. IP-камера комплектуется вариофокальным объективом с фокусными расстояниями 2.8-12 мм и 3-осевым конструктивом крепления.

Пиковое потребление энергии не превышает 5 Вт. Устройство прекрасно адаптировано к внутреннему и наружному типу использования в интервале температур от -40° до +60°C

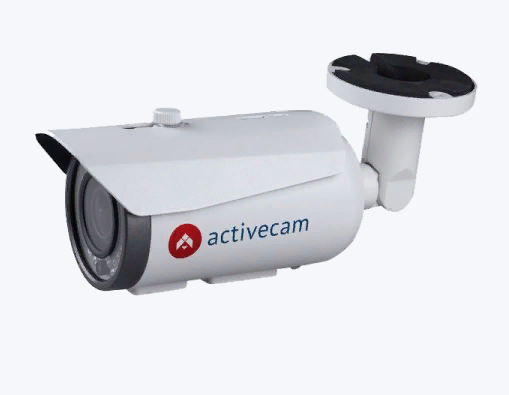

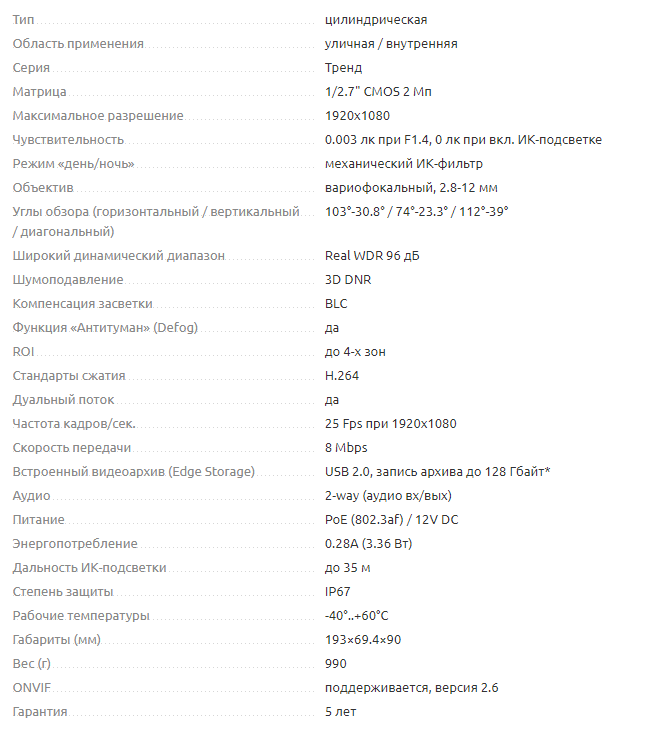

IP видеокамера ActiveCam AC-D2123IR3 2.8-12

ActiveCam AC-D2123IR3 заключена в классический корпус -цилиндр с рейтингом защиты от попадания внутрь влаги и пыли IP66, что в сумме с рабочими температурами от -40° до +60°C позволяет использовать камеру как внутри помещений, так и на улице. Широкий динамический диапазон (DWDR) и 3-мерное цифровое шумоподавление (3D DNR) помогают эффективно устранять дефекты изображения, вызванные разноконтрастным освещением деталей сцены и шумами в кадре. Благодаря наличию встроенной ИК -подсветки устройство превосходно «видит» в условиях слабой освещенности и в полной темноте. Поддержка технологии питания по единому кабелю Ethernet (PoE) позволяет сократить расходы на инсталляцию и упростить процесс монтажа. ActiveCam AC-D2123IR3 станет отличным выбором для организации охранного телевидения в коридорах, на прилегающих территориях коммерческих предприятий и в частном секторе, подойдет для охраны периметра и наблюдения за входами /выходами.

В основу ActiveCam AC-D2123IR3 положена 1/2.8-дюймовая CMOS-матрица Sony Exmor с максимальным разрешением 1920 х1080 пикселей, чувствительностью 0.03 Люкс при F1.4 и частотой кадров в секунду 25 Fps. Камера поддерживает режим работы «день /ночь» и оборудована механическим ИК -фильтром для коррекции цветовой передачи в светлое время суто к и увеличения уровня чувствительности в темное. Устройство снабжено встроенной ИК -подсветкой с дальностью действия до 30 метров, дающей возможность осуществления ночного видеоконтроля площадей, необорудованных дополнительным освещением, или в тех ситуациях если свет неожиданно погас. Поддерживается DualStream, предназначенный для снижения нагрузки на видеорегистратор и сеть, а также упрощения доступа через «всемирную паутину». Компрессия отснятых материалов производится с помощью прогрессивного кодека H.264.

Корпус ActiveCam AC-D2123IR3 выполнен в форм -факторе небольшого цилиндра и соответствует стандарту защиты от погодных воздействий IP66. Сверху к камере крепится защитный козырек с регулируемым выступом, с тыльной стороны интегрирован поворотный кронштейн. В набор интерфейсов модели входят: стандартный сетевой разъем RJ-45 и гнездо подключения БП. Порт RJ-45 поддерживает функцию питания по единому кабелю Ethernet (PoE), что облегчает процесс инсталляции и сокращает затраты на закупку и прокладку силовых кабелей к месту установки устройства. Камера комплектуется мегапиксельным вариофокальным объективом с фокусными расстояниями 2.8-12 мм

Пиковое потребление энергии с включенной ИК -подсветкой составляет 3.36 Вт. Камера прекрасно адаптирована к использованию на морозе, диапазон рабочих температур располагается в интервале -40°..+60°C.

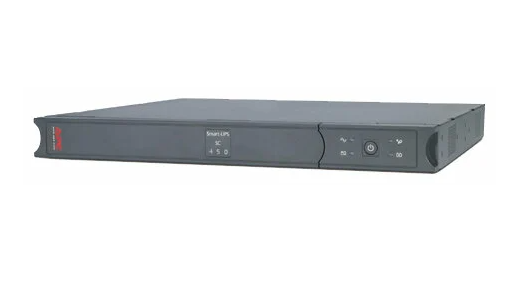

Источник бесперебойного питания APC Smart-UPS SC450RMI1U

APC SC450RMI1U Smart-UPS SC 450 VA 1U - это один из популярнейших во всем мире ИБП, применяемый в серверном оборудовании, в системах хранения данных, а также в различных сетевых устройствах. Благодаря обеспечению «чистой» и «надежной» электроэнергией сетевых устройств, данной модели доверяют защиту самых важных данных от различного рода проблем подаче электропитания. Высочайший уровень надежности и эффективность аппарата даже при больших нагрузках, отличает его от устройств своего класса и делает наилучшим вариантом для самых виртуализированных новейших многопроцессорных серверов, обладающих переменным потреблением энергии.

APC SC450RMI1U Smart-UPS SC 450 VA 1U имеет на «на борту» светодиодный дисплей с обновленным блоком для стабилизации напряжения в автоматическом режиме - AVR, обеспечивая тем самым синусоидальный вид сигнала на выходе в режиме работы от батарейного модуля. Выбирая «бесперебойник» с начальным уровнем как для малых так и для средних предприятий - вы экономите свои затраты, защищая при этом небольшие коммутаторы, сетевые устройства и даже оборудование в точках продаж.

ИБП APC SC450RMI1U Smart-UPS SC 450 VA 1U способен с невероятной легкостью превратиться в вариант для стоечного использования. Он идеален в вопросах защиты питания блейд -устройств в качестве основного или резервного контроля, а также серверов, использующих оптимизированную энергетическую плотность в распределенной инфраструктуре электропитания. Модель имеет совершенную защиту линии для передачи данных через модем, факс -аппарат или DSL-модем, используя для этих целей разделительный фильтр телефонных линий с гнездами RJ-11.

Видеомонитор HORUS HRS-215M HE

Телекоммуникационный шкаф RackPro AW6409

Настенные шкафы 19” серии AW для размещения телекоммуникационного, серверного и сетевого оборудования. Предназначены для использования внутри помещений и монтажа на стену через отверстия на задней стенке шкафа. В крышу шкафа возможна установка двух вентиляторов охлаждения. Доступ к установленному оборудованию возможен с левой и правой сторон, благодаря быстросъемным стенкам. В крыше и дне шкафа размещены кабельные вводы. Вертикальные направляющие регулируются по глубине. Возможна установка двери, как с правой, так и с левой стороны. Дверь фиксируется точечным замком

IP видеорегистратор TRASSIR DuoStation AF 16-16P

Сетевой видеорегистратор TRASSIR DuoStation AF 16-16P под управлением TRASSIR OS (Linux) – это полностью готовое к использованию высокофункциональное решение, предназначенное для расширения существующих и /или построения новых комплексов охранного телевидения на базе IP-видеокамер. Устройство позволяет подключить до 16 сетевых видеокамер IP-видеокамер ActiveCam и HikVision с разрешением записи и отображения до 5Мп (суммарный поток до 512 Мбит / с).

Для обеспечения наилучшего качества отображения видеорегистраторы семейства «DuoStation» оборудованы разъемом HDMI высокой четкости, также присутствует классический VGA-выход (2 независимых выдеовыхода). Имеется возможность установки до 4- х HDD/SSD любого объема. В числе интерфейсов TRASSIR DuoStation AF 16-16P: разъём питания, порты USB 2.0 и 3.0, аудивходы /аудиовыходы, стандартный сетевой разъем RJ-45 и блок разъемов 16*RJ-45 с поддержкой технологии питания IP-камер PoE (суммарная нагрузка до 150 Вт). Компьютерная мышь в комплекте. Все 16 портов являются управляемыми, т . е. имеют программную реализацию функции включения /выключения питания каждого подключения в отдельности.

Максимальная потребляемая мощность модели составляет 30 Вт (без HDD и PoE). Диапазон рабочих температур располагается в интервале от +10° до +30° С. Габаритные размеры устройства – 440x390x70 мм.

Видеорегистратор TRASSIR DuoStation AF 16-16P имеет единый универсальный интерфейс TRASSIR OS на базе Linux с возможностью полного восстановления системы до уровня заводских настроек (TRASSIR Recovery) в случае серьезных сбоев или иных нештатных ситуаций. Настройка регистратора может осуществляться как локально из него самого, так и по сети с помощью Web или TRASSIR Client.

Предустановленное профессионального программного обеспечения TRASSIR размещается на отдельном Flashразделе, интегрированном в плату. ПО TRASSIR является одним из самых функциональных решений видеомониторинга и архивации данных, а также высокоэффективным инструментом для осуществления качественного видеоанализа, в частности благодаря встроенной технологии мгновенного поиска в архиве ActiveSearch и возможности наложение цветовой шкалы активности в кадре на видео Heat Maps. TRASSIR может похвастать квалифицированной технической поддержкой и регулярными бесплатными обновлениями версий и отдельных пакетов. В соответствии с индивидуальными требованиями открытая архитектура ПО позволяет самостоятельно задавать реакции на определенные события, а также строить многоуровневые системы безопасности с поддержкой ОПС, СКУД, банкоматов и целого ряда других устройств. Технология Multistor обеспечивает отображение из архива более 128 каналов, увеличивает его надежность, эффективную глубину и оптимизирует использование сетевых и процессорных мощностей. Имеются удобный тайм -лайн и функция телепорта между камерами. Эргономичный и интуитивно понятный интерфейс не требует времени на привыкание, а заложенные в платформу возможности могут быть расширены посредством подключения дополнительных модулей, например: ActiveDome (уникальный модуль роботизированного управления скоростными поворотными камерами), ActivePOS (система автоматического контроля кассовых операций), бизнес -аналитикой TRASSIR и многим другим. Одним из средств повышения надежности фирменного ПО является «облачная» служба автоматической диагностики и мониторинга для комплексов видеонаблюдения TRASSIR Cloud.
