+# Принципы устройства работы применения СКД
|
|
|
+
|
|
|

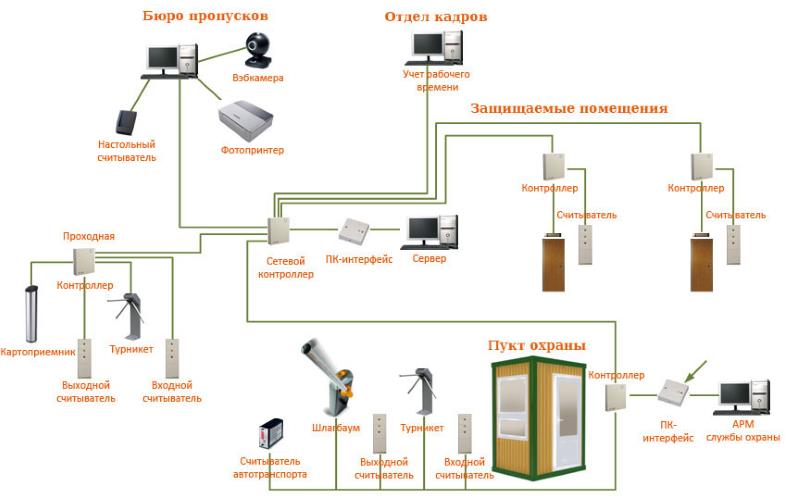

+СКД – совокупность технических средств (ТС), обеспечивающих в автоматическом режиме доступ только определённых лиц в заданные помещения или на территорию.
|
|
|
+
|
|
|
+В любой СКД можно выделить 3 части:
|
|
|
+
|
|
|
+1) считыватели;
|
|
|
+
|
|
|
+2) контроллеры;
|
|
|
+
|
|
|
+3) исполнительный механизм (турникеты, замки).
|
|
|
+
|
|
|
+Считыватели (С)– устройство, обеспечивающее восприятие системой идентификационных признаков пользователя. Каждому пользователю системы доступа присваивается индивидуальный код. Устройство считывает код пользователя и отправляет его в контроллер для проверки его легальности. Могут устанавливаться только на входе или на входе и на выходе.
|
|
|
+
|
|
|
+Типы С.: 1) обычная клавиатура – ввод кода;
|
|
|
+
|
|
|
+2) магнитные карты – закодирован индивидуальный код пользователя, при вставлении этой карты в С или при проносе через его входную щель, С считывает код и передает его в контроллер.
|
|
|
+
|
|
|
+3) проксимити-карты – С позволяет считывать с них информацию на расстоянии от 10 см до 1 м.
|
|
|
+
|
|
|
+4) touch memory – электронные ключи, действующие при прикосновении их к С, в этом случае не требуется радиопередача.
|
|
|
+
|
|
|
+5) карты "вейганда".
|
|
|
+
|
|
|
+6) биометрические С – сравнивают не цифровой код, а отпечатки пальцев пользователя, его голос, размеры и очертания руки, строение сетчатки глаза и т.п.
|
|
|
+
|
|
|
+7) ИК-брелки – передача сигнала в ИК-диапазоне.
|
|
|
+
|
|
|
+Контроллер (К) является управляющим элементом системы. Один К может управлять определенным числом дверей, увеличение числа дверей требует установки дополнительных К. В большинстве современных систем доступа применен принцип "распределенного управления", т.е. присоединенный к данной двери К может полностью управлять состоянием данной двери, Каждый К управляет по крайней мере одним реле для каждой двери, но обычно еще и дополнительными реле (например, для включения сирены, освещения, видеокамер и др. устройств).
|
|
|
+
|
|
|
+30.*
|
|
|
+
|
|
|
+Исполнительный механизм – Если К установил легальность кода пользователя, он включает реле, управляющее эл. или магнит. замком двери, ворот, турникета, шлагбаумы и т.д. Существуют две альтернативные системы замков: те, которые открываются при подаче на них напряжения и те, которые открываются при снятии напряжения. Первые более надежны с точки зрения ограничения доступа, т.к. автоматически закрываются при обрыве провода питания или аварии с электросетью, однако вторые предпочтительнее с точки зрения пожарной безопасности, т.к. в случае пожара и отключения электроснабжения дверь останется открытой и не будет препятствовать эвакуации.
|
|
|
+Принципы идентификации в скд.
|
|
|
+Три принципа идентификации:
|
|
|
+
|
|
|
+1) на основании того, что пользователь знает что-то;
|
|
|
+
|
|
|
+2) на основании того, что у пользователя есть нечто;
|
|
|
+
|
|
|
+3) на основе индивидуальных параметров пользователя.
|
|
|
+
|
|
|
+Подробнее: 1) самый простой и распространенный – кодовые клавиатуры. Идентификатором служит код набираемый на клавиатуре. Знания кода достаточно чтобы обмануть систему. Bonus: подача сигнала тревоги при подборе кода; при вводе кода под угрозой можно внести определённые изменения тогда дверь откроется, но на пульт подаётся сигнал тревоги.
|
|
|
+
|
|
|
+2) Магнитные карты – пластиковые карты с магнитной полосой. Обеспечивают средний уровень защиты, самый дешевый вариант СКД. Как правило, применяются в метро, гостиницах и т.д. Недостатки: ограниченный срок службы, необходимость точной ориентации карты относительно считывателя, подвержены загрязнению, не «переносят» магнитные поля, легко подделать.
|
|
|
+
|
|
|
+Карта со штрих кодом. Невысокий уровень защиты, т.к. подделываются на обычном ксероксе, но можно сделать штрих код видимым например только в ультрафиолете.
|
|
|
+
|
|
|
+Карты Вигарда – пластиковая карта, в которую случайным образом запрессованы отрезки проволочек из определённого сплава. Получается чётко определённый идентификационный код, но необходимо точное расположение относительно считывателя. Достоинства: малая изнашиваемость, хорошо защищены от копирования.
|
|
|
+
|
|
|
+Проксимити-карта – работает на расстоянии, запитываются от внешнего поля, содержит код и микромощный радиопередатчик. Считыватель имеет в составе постоянно излучающую антенну. Есть различные типы считывателей от 15 см. до 2 м. При большой дальности есть возможность того, что пользователь просто проходил мимо, а дверь открылась. Достоинства: малая изнашиваемость, высокая прочность, высокий срок годности, действует за счёт энергии получаемой от считывателя, подделка практически невозможна.
|
|
|
+
|
|
|
+
|
|
|
+
|
|
|
+31.*
|
|
|
+
|
|
|
+Радиоканал – обладают достаточно большим радиусом действия. Брелки, минипередатчики (на машины). Недостатки:
|
|
|
+
|
|
|
+легко поделать. Используются в основном для управления воротами и шлагбаумами.
|
|
|
+
|
|
|
+ИК брелки –осуществляют передачу сигнала в ИК диапазоне.
|
|
|
+
|
|
|
+Смарт-карта – пластиковая карта, имеющая встроенный процессор и контактные площадки для питания и обмена информацией. Имеют высокую степень защищенности. В СКД нет находят широкого применения. Применяются в банкоматах.
|
|
|
+
|
|
|
+Электронные ключи (таблетки) – устройство, содержащий код и передающий его считывателю через контакты. Достаточно высокая износостойкость. Вандалостойкие, высокая механическая прочность.
|
|
|
+
|
|
|
+3) Биометрические параметры: – по отпечаткам пальцев;
|
|
|
+
|
|
|
+– по запаху;
|
|
|
+
|
|
|
+– по анализу ДНК;
|
|
|
+
|
|
|
+– по форме уха;
|
|
|
+
|
|
|
+– сканирование лица;
|
|
|
+
|
|
|
+– по распределению температуры лица;
|
|
|
+
|
|
|
+– клавиатурный почерк;
|
|
|
+
|
|
|
+– сканирование, отпечатки ладони;
|
|
|
+
|
|
|
+– сканирование сетчатки глаза;
|
|
|
+
|
|
|
+– сканирование радужной оболочки глаза;
|
|
|
+
|
|
|
+– сканирование по подписи;
|
|
|
+
|
|
|
+– по голосу.
|
|
|
+
|
|
|
+В СКД могут использоваться комбинированные СКД, что повышает эффективность контроля доступа. Например, клавиатурный код + магнитные карты, биометрия + проксимити-карта.
|
|
|
+ Исполнительные механизмы скд.
|
|
|
+Три группы: 1) электронные замки и автоматические двери; 2) турникеты; 3) устройства пропуска автотранспорта.
|
|
|
+
|
|
|
+Подробнее: 1) Нашли широкое применение. На разные типы дверей. Автоматические двери используются часто и для ограничения доступа. Все эти устройства можно разделить: а) электромеханические замки – обычно при закрывании двери специальный ригель взводит пружину, расположенную внутри замка. При подаче на замок напряжения сбрасывается предохранитель и ригель убирается под действием пружины. Дверь будет открыта, пока снова не открыть-закрыть;
|
|
|
+
|
|
|
+б) электрозащелки – при подаче напряжения электронный замок открывает дверь. Преимущество в том, что если дверь не открыли, а напряжение убрали – замок защелкивается;
|
|
|
+
|
|
|
+в) электромоторные замки – ставится двигатель с редуктором, который обеспечивает движение ригеля. Недостаток – время открывания двери от 3 до 10 секунд. Ставятся в основном на тяжелые металлические двери;
|
|
|
+
|
|
|
+г) электромагнитные замки – дверь закрывается при подаче напряжения. Электромагнит удерживает дверь в закрытом состоянии. Позволяет получить усилие 300 – 600 кг. При снятии напряжения дверь может быть открыта;
|
|
|
+
|
|
|
+д) раздвижные автоматические двери – специальное устройство «оператор», к которому подвешены створки двери. Он состоит из электромотора, привода и блока управления. Обязательно присутствуют фотоэлементы, контролирующие присутствие человека между створками;
|
|
|
+
|
|
|
+е) распашные автоматические двери – обычные двери с установленным приводом – доводчик двери.
|
|
|
+
|
|
|
+2) По конструкции различают след. типы турникетов:
|
|
|
+
|
|
|
+Триподы – турникеты с вращающимися преграждающими пластинками – самый распространенный, не обеспечивает высокую секретность. Используются там, где либо есть постоянный персонал, либо они имеют специальные ИК датчики над и под ним. Обычно полуростовые.
|
|
|
+
|
|
|
+32.*
|
|
|
+
|
|
|
+Полноростовые – в полный профиль двери. Достоинства: затруднен обход препятствия сверху. Однако не приспособлен для большого потока людей.
|
|
|
+
|
|
|
+3) три вида: автоматические шлагбаумы – наиболее распространенный вид контроля;
|
|
|
+
|
|
|
+Автоматические приводы ворот – ворота м.б. раздвижные, распашные, подъемно – поворотные и т.д. Делятся на механизмы частого использования и механизмы интенсивного движения. Частного – приблизительно 10-50 циклов в день, интенсивного движения – более массивные. Недостаток: время открывания и закрывания очень велико 20-50 секунд. Безопасность не гарантируется. Иногда используется шлюзовые системы: время движения увеличивается, но при этом проехать может только одна машина.
|
|
|
+
|
|
|
+Дорожные блокираторы – устанавливаются непосредственно под проезжей частью, которая контролируется. При закрывании блокиратора на всю ширину дороги появляются сегменты на высоту 30-60 см. Высокое быстродействие. Иногда используются в комплексе со шлагбаумом.
|
|
|
+
|
|
|
+
|
