+# Исследование технических средств воздействия
|
|
|
+
|
|
|
+Технические средства воздействия предназначены для обеспечения нейтрализации внутреннего и внешнего нарушителей в охраняемых зонах и других участках контроля.
|
|
|
+
|
|
|
+К техническим средствам воздействия относятся:
|
|
|
+
|
|
|
+средства нелетального воздействия:
|
|
|
+
|
|
|
+светозвуковые средства воздействия;
|
|
|
+
|
|
|
+дымовые средства воздействия;
|
|
|
+
|
|
|
+средства летального воздействия:
|
|
|
+
|
|
|
+электризуемые защитные заграждения;
|
|
|
+
|
|
|
+стрельбовые установки.
|
|
|
+
|
|
|

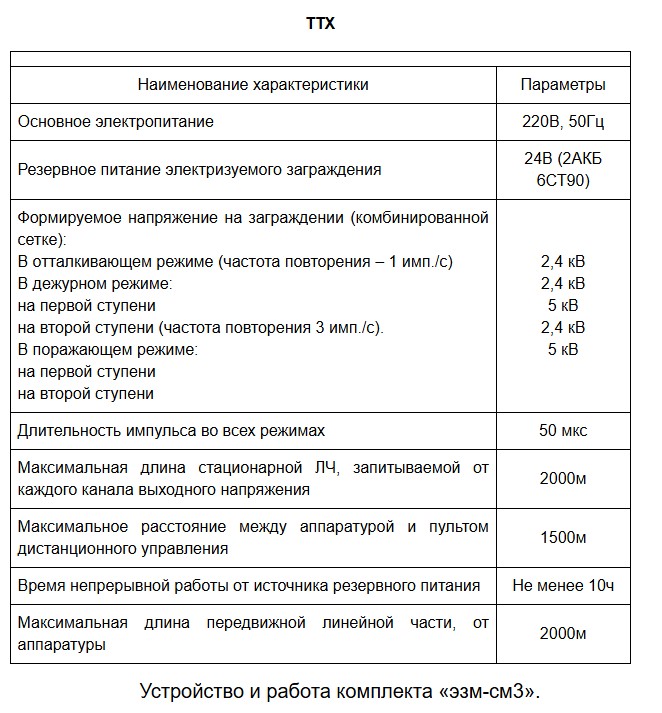

+Комплект электризуемого заграждения модульного типа «эзм-см3». Назначение, принцип действия, состав, ттх.
|
|
|
+
|
|
|
+Назначение
|
|
|
+Комплект электризуемого заграждения модульного типа «ЭЗМ-СМ3» предназначен для прикрытия электризуемыми заграждениями охраняемых территорий объектов воинских частей и обеспечивает работу в дежурном, поражающем и отталкивающем режимах при местном и дистанционном управлении.
|
|
|
+
|
|
|
+Принцип действия электризуемого заграждения
|
|
|
+Защитное действие ЭЗ заключается в воздействии импульсов высокого напряжения на нарушителя при прикосновении его к токоведущим элементам линейной части. В зависимости от параметров импульсов возможны два режима воздействия: отталкивающий или поражающий.
|
|
|
+
|
|
|
+Состав электризуемого заграждения
|
|
|
+Комплекты ЭЗ состоят из аппаратуры электропитания, формирующей импульсы высокого напряжения, и линейной части – ограждения, на которое подается напряжение.
|
|
|
+
|
|
|
+Комплект электризуемого заграждения состоит из:
|
|
|
+
|
|
|
+аппаратуры отталкивающего и поражающего воздействия;
|
|
|
+
|
|
|
+комплектов линейной части КЛЧ-П и (или) КЛЧ-ПУ (общей длиной до 2000 м).
|
|
|
+
|
|
|
+
|
|
|
+
|
|
|
+Аппаратура отталкивающего и поражающего действия состоит из:
|
|
|
+
|
|
|
+блока формирования импульсов БФИ, формирующего импульсы высокого напряжения из напряжений основного и резервного источников питания;
|
|
|
+
|
|
|
+блока резервного питания БРП, преобразующего напряжение 24 В аккумуляторных батарей (АКБ) в напряжения питания блока БФИ и обеспечивающего заряд и подзаряд АКБ в процессе эксплуатации;
|
|
|
+
|
|
|
+пульта дистанционного управления ПДУ;
|
|
|
+
|
|
|
+двух модулей МАБ – металлических контейнеров с аккумуляторными батареями 6СТ90.
|
|
|
+
|
|
|
+Передвижные комплекты линейной части состоят из комбинированной сетки из чередующихся токопроводящих и изоляционных нитей 30К10 и 30К10У соответственно.
|
|
|
+
|
|
|
+Сетка 30К10У отличается от 30К10 шириной – усечена с 2,4 до 1,2 м. Длина каждой сетки 500 м.
|
|
|
+
|
|
|
+В транспортном положении сетки намотаны на металлический барабан и закрыты брезентовым чехлом.
|
|
|
+
|
|
|
+В транспортном положении опорные и изоляционные стойки укладываются в металлические контейнеры (по 25 шт. в контейнере).
|
|
|
+
|
|
|
+Стационарная линейная часть типа ЛЧ базовой комплектации рассчитана на прикрытие объектов с длиной периметра 1000 м
|
|
|
+
|
|
|
+Техническая система – обоснованная совокупность совместно действующих приборов и устройств, предназначенных для выполнения определенной технической задачи.
|
|
|
+
|
|
|
+Система охраны – совокупность тех. Средств и сил охраны, предназначенных для выполнения задач по охране объектов.
|
|
|
+
|
|
|
+Устройство – совокупность элементов, узлов и блоков. Объединенных в общую законченную техническую конструкцию, имеющую самостоятельное эксплуатационное назначение.
|
|
|
+
|
|
|
+Технические средства охраны (ТСО) – это вид военной техники, предназначенный для использования силами охраны с целью повышения надежности обнаружения нарушителя и обеспечения санкционированного доступа на объект охраны.
|
|
|
+
|
|
|
+
|
|
|
+
|
