# Номенклатура и характеристика аппаратуры, используемой для измерения параметров побочных электромагнитных излучений и наводок, параметров фоновых шумов и физических полей
Измерение параметров побочных электромагнитных излучений, наводок, фоновых шумов и физических полей требует применения специальной аппаратуры. Рассмотрим основные категории оборудования, используемого для этих целей, а также их характеристики.
1.Спектроанализаторы
Спектроанализаторы используются для измерения частоты и амплитуды сигналов, а также для анализа спектра электромагнитного излучения.
Характеристики:
Диапазон частот: Определяет частотный диапазон, в котором устройство может функционировать (например, от нескольких кГц до ГГц).
Чувствительность: Способность обнаруживать слабые сигналы (измеряется в дБμV).
Разрешение: Определяет, насколько близко могут быть расположены две частоты, чтобы они оставались различимыми (обычно в кГц или Гц).
2.Осциллоприборы (Ограниченные осциллографы)
Осциллографы позволяют визуализировать временные характеристики сигналов, включая амплитуду, форму и длительность.
Характеристики:
Полоса пропускания: Ширина диапазона частот, которое осциллограф может отображать.
Частота дискретизации: Максимальная скорость, с которой сигнал может быть считан (например, в МГц).
Количество каналов: Возможность отображения нескольких сигналов одновременно.
3.Электромагнитные детекторы
Эти устройства используются для обнаружения и измерения уровней электромагнитного излучения.
Характеристики:
Чувствительность: Как малые уровни излучения детектор может фиксировать.
Спектральный диапазон: Частотный диапазон, в котором устройство может работать.
Время реакции: Скорость, с которой устройство фиксирует изменения в уровне излучения.

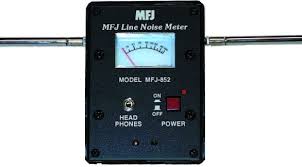

4.Анализаторы шумов и помех
Эти устройства измеряют уровень фонового шума и помех в электрических системах.
Характеристики:
Шкала измерений: Обычно представляется в децибелах (дБ) для различных типов шумов.
Низкоуровневый шум: Способность сбора данных о низких уровнях помех и шумов.
Анализ частоты: Возможность анализа частотного спектра шумов.
5.Инжекторы помех
Инжекторы создают известные помехи для тестирования устойчивости устройств к электромагнитным воздействиям.
Характеристики:
Частотный диапазон: Частоты, на которых создаются помехи.
Мощность сигнала: Максимальная мощность инжектируемых помех.
Контроль уровня: Возможность настройки уровня создаваемых помех.
6.Магнитные и электрические полевые зонда
Зонды используются для измерения электрических и магнитных полей в области, где возможны помехи.
Характеристики:
Частотный диапазон: Способность измерять в широком диапазоне частот.
Чувствительность: Способность регистраций низких уровней полей.
Типы зондов: Существуют различные типы (например, зонд для электрического поля, зонд для магнитного поля).
7.Акустические и ультразвуковые сенсоры
Хотя они в меньшей степени относятся к электромагнитным параметрам, могут быть использованы для выявления электромагнитных помех при определенных условиях.
Характеристики:
Частота срабатывания: Частоты, на которых позволяет работать сенсор.
Чувствительность к помехам: Как устройство реагирует на различные уровни акустических помех.
Заключение
Эти устройства и методы измерения являются ключевыми инструментами для анализа и мониторинга электромагнитного излучения, наводок и фоновых шумов. Выбор конкретного оборудования зависит от типа измеряемого сигнала, требований к точности и условиям эксплуатации. Правильное использование и интерпретация данных из этих приборов необходимы для обеспечения электромагнитной совместимости и надежной работы электронных систем.
Список литературы
https://www.td-urovnemer.ru/podderzhka/stati/chto-takoe-ultrazvukovye-akusticheskie-urovnemery
https://mtspb.com/company/media/stati/magnitnye-i-elektricheskie-metody-separatsii/
https://www.radioexpert.ru/category/prochie-izmeritelnye-pribory/
https://www.rohde-schwarz.com/cac/products/test-and-measurement/phase-noise-analyzers_254899.html
