Измерение параметров физических полей.
Электромагнитное поле (ЭМП)— это физическое поле, взаимодействующее с электрически заряженными телами, и состоящее из электрических и магнитных полей, которые могут, при определённых условиях, порождать друг друга. Основными физическими параметрами ЭМП радиочастотного диапазона являются их магнитные свойства.
Для измерения электрического и магнитного поля можно использовать следующие приборы:
- ВЕ-50 - измеритель напряженности электрического и магнитного полей промышленной частоты (50 Гц) (диапазон частот: 49 до 51 Гц);
- П3-50 - измеритель промышленной частоты (50 Гц) (частотный диапазон измерения: от 48 до 52 Гц);
- П3-80 Комплект 1 - измеряет среднеквадратичные значения напряженности переменного электрического и магнитного поля в различных нормируемых полосах частот, в том числе в полосах промчастоты 50 Гц и ее гармоник, в полосах 5-2000 Гц, 10-30 кГц, 2-4000 кГц, 30-300 Гц, 300-3000 Гц, 3-30 кГц, 30-300 кГц;
- ВЕ-метр–АТ-003 - измеритель параметров электрического и магнитного полей - это современный многофункциональный прибор, который может использоваться для исследования электромагнитных полей в диапазоне частот от 5 Гц до 400 кГц, в т.ч. 5 Гц- 2000 Гц, 2 кГц - 400 кГц, 45 Гц - 55 Гц;
- П3-70/1 - универсальный прибор для изотропных измерений электромагнитных полей и излучений.
ВЕ-50 - Измеритель электромагнитного поля
"ВЕ-50" - это переносной аппарат с возможностями стационарного. Измеритель электромагнитного поля ВЕ-50 прост в управлении за счет малого числа функциональных клавиш и развитого меню. Измеритель электромагнитного поля ВЕ-50 снабжен встроенными часами и общераспространенным портом RS-232, для анализа данных на персональном компьютере. Применение прогрессивных технических решений, конструктивных элементов, в частности быстродействующего микроконтроллера, пленочной клавиатуры, обуславливает высокую надежность Измерителя ВЕ-50. Никакая другая марка аналогичных отечественных приборов не приближается по комплексу рабочих параметров и функциональных возможностей к Измерителю "ВЕ-50".
Назначение измерителя электромагнитного поля ВЕ-50 – проведение мероприятий по охране труда, производственный контроль и контроль требований коммунальной гигиены.
Измеритель электромагнитного поля ВЕ-50 предназначен для проведения измерений при гигиенической оценке всех видов производственных и жилых помещений. Измеритель электромагнитного поля ВЕ-50 используется в работе ЦГСЭН, лабораторий по аттестации рабочих мест и контроля соблюдения нормативных требований на электрических станциях и подстанциях, таких как:
- СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях";
- ГОСТ 12.1.002-84 "Электрические поля промышленной частоты";
- ГН 2.1.8/2.2.4.2262-07 "Предельно допустимые уровни магнитных полей частотой 50 Гц в помещениях жилых, общественных зданий и на селитебных территориях".

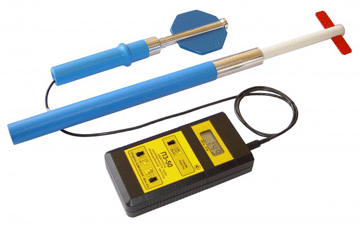

П3-50 - Измеритель напряженности электрического и магнитного поля.
Измеритель П3-50 имеет 3 варианта поставки:
- П3-50А предназначен для измерения напряженности электрического поля промышленной частоты 50 Гц;
- П3-50Б предназначен для измерения напряженности магнитного поля промышленной частоты 50 Гц;
- П3-50В предназначен для измерения напряженности электрического и магнитного полей промышленной частоты 50 Гц.
- Основными элементами измерителя электромагнитного поля промышленной частоты (50 Гц) П3-50 являются устройство отсчетное УО3-50 и антенны-преобразователи (АП) направленного приема.
Работа измерителя П350 основана на возбуждении в АП под воздействием измеряемого поля переменного напряжения, пропорционального напряженности поля. Переменное напряжение предварительно усиливается в АП и поступает на вход УО3-50, где происходит его фильтрация, дальнейшее усиление, преобразование в постоянное напряжение и индикация.
Для измерения напряженности электрического поля предназначен антенный преобразователь Е3-50.
Для измерения напряженности магнитного поля предназначен антенный преобразователь Н3-50.
П3-80 Комплект 1 - Измеритель электрических и магнитных полей радиочастотного диапазона до 400 кГц с первичной поверкой.

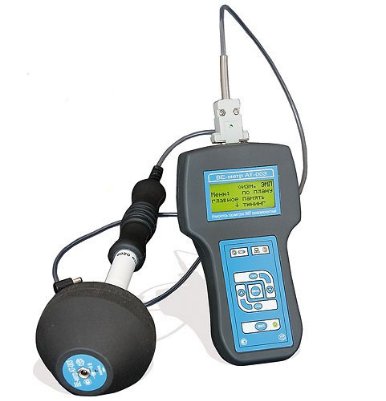

ВЕ-метр–АТ-003 - Измеритель электромагнитного излучения
Основные особенности прибора ВЕ-МЕТР-АТ-003:
- Измерение электромагнитных полей от персональных компьютеров, в том числе при проведении производственного контроля и аттестации рабочих мест операторов ЭВМ
- Измерение электромагнитных полей промышленной частоты в жилых помещениях, общественных зданиях, селибитных территориях
- Измерение электромагнитных полей промышленной частоты при проведении производственного контроля и АРМ персонала, профессионально связанного с обслуживанием и эксплуатацией систем производства, передачи и распределения электроэнергии переменного тока промышленной частоты 50 ГЦ, железнодорожного транспорта
- Измерение электромагнитных полей от медицинской техники и создаваемых специальным промышленным оборудованием в жилых и офисных помещениях.
- Одновременные измерения трехкомпонентными датчиками полных векторов электрической и магнитной составляющих электромагнитного поля при любой ориентации измерительной антенны. Измерение электромагнитного излучения производится с помощью одной антенны.
- Возможность формирования специальной амплитудно-частотной характеристики в 1-м частотном диапазоне (5 Гц – 2 кГц), позволяющей отстраиваться от фона промышленной частоты и измерять, в помещениях с любым уровнем помех от силового электрооборудования, излучение только компьютеров.
- Электрическая развязка антенны от блока индикации, посредством использования оптоволоконной линии связи, обеспечивает минимальное искажение измеряемого поля и, соответственно, минимальные ошибки измерения.
- Рекордно малая для комбинированных переносных приборов погрешность измерения 15% приближает измеритель электромагнитного излучения к классу стационарного лабораторного оборудования.
- Широкий диапазон климатических условий применения прибора (например: по температуре от -10 С до +55 С) позволяет использовать его для контроля норм по уровням электромагнитных полей на селитебных территориях во все сезоны и во всех климатических регионах страны.
программный комплекс «НТМ-ЭкоМ» существенно облегчает проведение множественных измерений уровней ЭМП при проведении аттестации рабочих мест и производственного контроля. Это достигается за счет автоматизации планирования измерений, анализа их результатов и оформления итоговой документации (рабочих журналов, протоколов, заключений). # # #
П3-70/1 - Измеритель электромагнитного поля до 400 кГц
П3-70/1 – прибор, удовлетворяющий требованиям СанПиН 2.2.2/2.4.1340-03, так как имеет в своем составе изотропные антенны-преобразователи по всем типам электромагнитных полей.
Измеритель П3-70/1 предназначен для оперативного контроля переменных низкочастотных электрических и магнитных полей от ПЭВМ, промчастоты 50 Гц, переменных электромагнитных полей в диапазоне частот 5 Гц ... 2 кГц, 10... 30 кГц, 2 ... 400 кГц на рабочем месте , электростатических полей на любых рабочих местах, в том числе с ПЭВМ , постоянных магнитных и геомагнитных полей в помещениях и на рабочих местах при аттестации рабочих мест по условиям труда, проведении производственного контроля и электромагнитного мониторинга.
Сфера использования П3-70:
рабочие места с компьютерной и офисной техникой;
технологическое оборудование;
системы энергоснабжения;
рабочие места с иными техническими средствами, являющимися источниками низкочастотных электрических и магнитных полей;
производственные зоны и производственные помещения.
