+# Приборы ночного видения.
|
|
|
+
|
|
|
+## Введение
|
|
|
+
|
|
|
+Приборы ночного видения (ПНВ) представляют собой оптико-электронные устройства, предназначенные для наблюдения объектов в условиях недостаточной освещённости или полной темноты. Они широко применяются в военной, правоохранительной, спасательной, охотничьей и промышленной сферах, а также в системах видеонаблюдения и навигации.
|
|
|
+
|
|
|
+Принцип работы приборов ночного видения основан на **усилении слабых потоков света или регистрации инфракрасного излучения**, невидимого человеческому глазу. Развитие технологий позволило создать целое поколение устройств, отличающихся по чувствительности, разрешающей способности и назначению.
|
|
|
+
|
|
|
+---
|
|
|
+
|
|
|
+## 1. Физические основы ночного видения
|
|
|
+
|
|
|
+Человеческий глаз чувствителен к диапазону электромагнитных волн от 380 до 780 нанометров, однако большинство объектов излучает или отражает энергию и в других спектральных областях, особенно в **инфракрасном диапазоне** (ИК), который лежит за пределами видимого света.
|
|
|
+
|
|
|
+Приборы ночного видения используют два основных принципа:
|
|
|
+
|
|
|
+1. **Оптическое усиление остаточного света** — преобразование малых потоков фотонов (лунный свет, звёздное излучение) в видимое изображение.
|
|
|
+2. **Инфракрасная термография** — регистрация собственного теплового излучения объектов, позволяющая видеть даже в полной темноте.
|
|
|
+
|
|
|
+---
|
|
|
+
|
|
|
+## 2. Основные типы приборов ночного видения
|
|
|
+
|
|
|
+### 2.1 Приборы на основе усилителей яркости (ЭОП)
|
|
|
+
|
|
|
+Наиболее распространённый тип ПНВ. Основой является **электронно-оптический преобразователь (ЭОП)**, который усиливает поток света в тысячи раз.
|
|
|
+
|
|
|
+Принцип работы:
|
|
|
+
|
|
|
+* Слабый свет попадает на фотокатод, где фотоны преобразуются в электроны.
|
|
|
+* Электроны ускоряются и направляются на микроканальную пластину, где происходит их лавинное умножение.
|
|
|
+* Усиленный поток электронов попадает на люминесцентный экран, где вновь создаётся видимое изображение, уже яркое и контрастное.
|
|
|
+
|
|
|
+Такие приборы дают изображение зеленоватого оттенка, поскольку зелёный цвет воспринимается человеческим глазом с наибольшей чувствительностью.
|
|
|
+
|
|
|
+**Преимущества:** высокая детализация, естественное изображение.
|
|
|
+**Недостатки:** невозможность работы при полном отсутствии света (требуется хотя бы минимальная подсветка).
|
|
|
+
|
|
|
+---
|
|
|
+
|
|
|
+### 2.2 Инфракрасные (тепловизионные) приборы
|
|
|
+
|
|
|
+Эти устройства регистрируют **тепловое излучение**, испускаемое объектами с температурой выше абсолютного нуля.
|
|
|
+Тепловизоры используют матрицы, чувствительные к дальнему инфракрасному диапазону (8–14 мкм), где большинство объектов имеет выраженную тепловую сигнатуру.
|
|
|
+
|
|
|

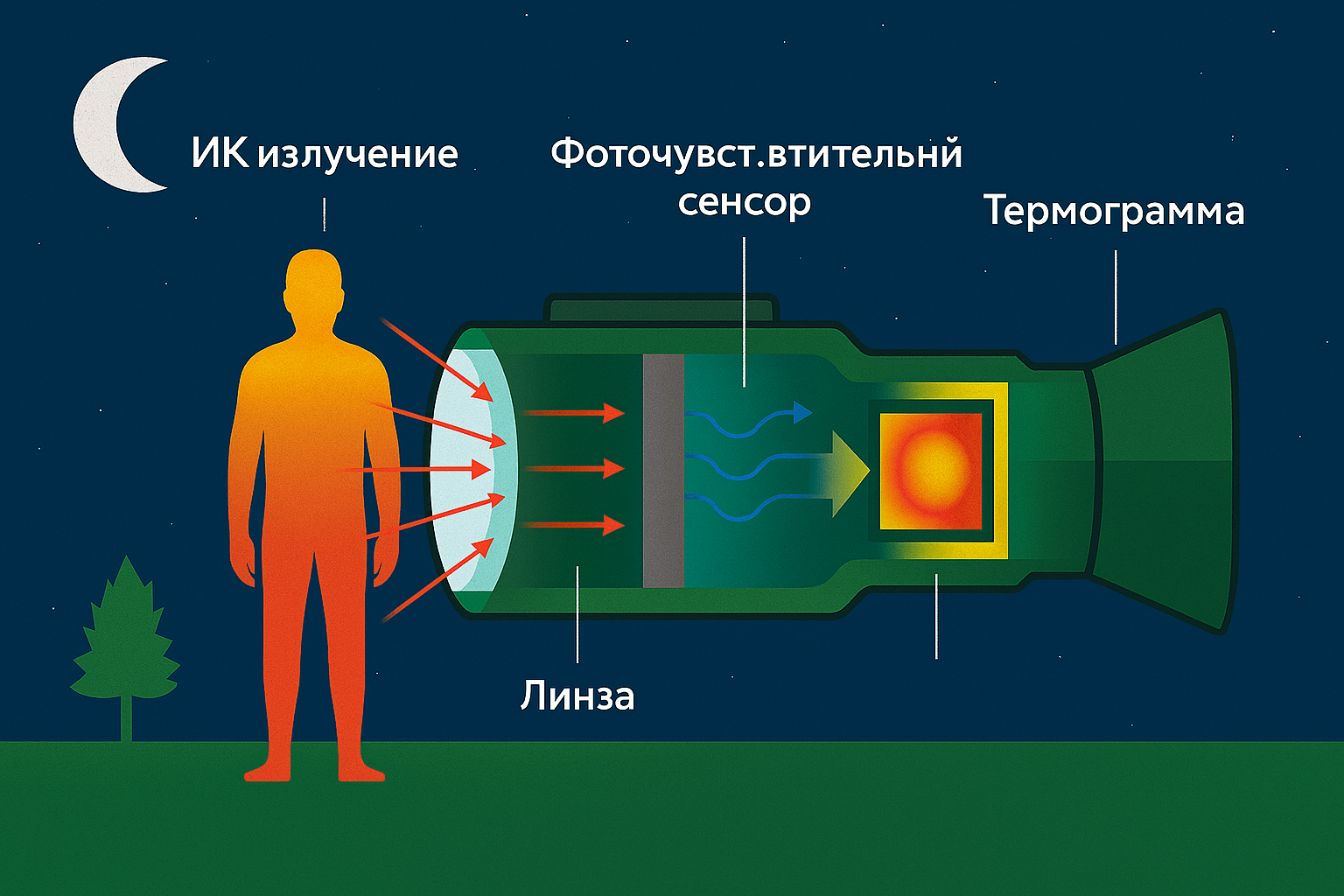

+**Принцип работы:**
|
|
|
+
|
|
|
+* ИК-излучение через оптическую систему попадает на фоточувствительный сенсор;
|
|
|
+* сигнал преобразуется в электрический;
|
|
|
+* далее строится термограмма — изображение, в котором яркость или цвет отражают температуру поверхности.
|
|
|
+
|
|
|
+**Преимущества:**
|
|
|
+
|
|
|
+* полная независимость от освещения;
|
|
|
+* возможность обнаружения замаскированных целей по теплу;
|
|
|
+* применение в любых погодных условиях (дым, туман, дождь).
|
|
|
+
|
|
|
+**Недостатки:**
|
|
|
+
|
|
|
+* более высокая стоимость;
|
|
|
+* меньшая детализация изображения по сравнению с ЭОП-приборами.
|
|
|
+.png)
|
|
|
+---
|
|
|
+
|
|
|
+### 2.3 Активные инфракрасные системы
|
|
|
+
|
|
|
+Работают в сочетании с **ИК-подсветкой** — невидимым источником света в диапазоне 850–940 нм. Камера фиксирует отражённый сигнал, формируя изображение в условиях полной темноты.
|
|
|
+
|
|
|
+Эти системы применяются в охранных комплексах, видеонаблюдении, транспортной навигации.
|
|
|
+Основное преимущество — невысокая стоимость и простота конструкции, недостаток — возможность обнаружения источника подсветки специальными средствами.
|
|
|
+
|
|
|
+---
|
|
|
+
|
|
|

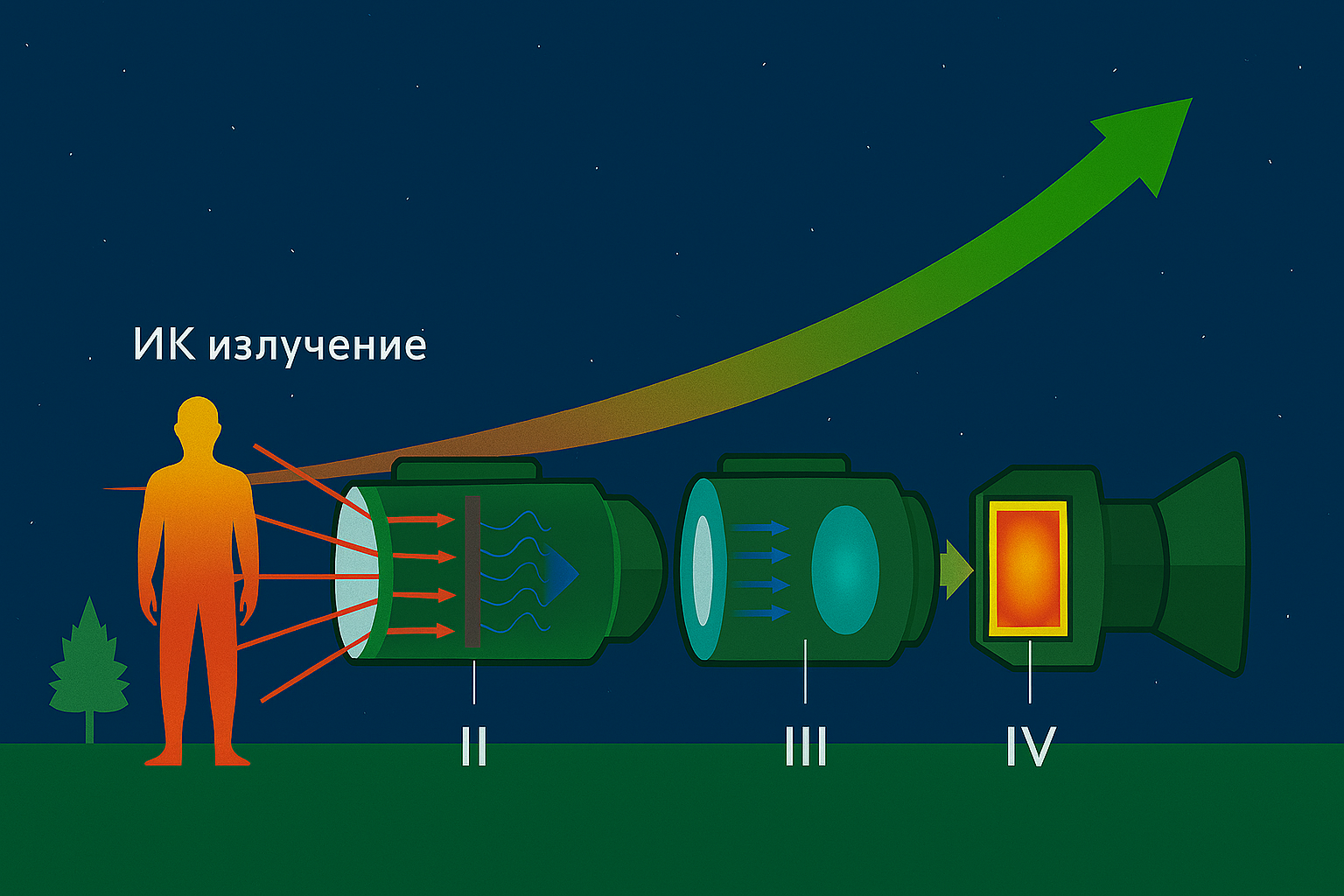

+## 3. Поколения приборов ночного видения
|
|
|
+
|
|
|
+Развитие ЭОП определяет классификацию поколений ПНВ:
|
|
|
+
|
|
|
+* **I поколение** — базовое усиление (до 1000 раз), чувствительность к видимому и ближнему ИК-диапазону, сравнительно низкое разрешение.
|
|
|
+* **II поколение** — применение микроканальных пластин, увеличение яркости до 20 000 раз, повышение контрастности.
|
|
|
+* **III поколение** — использование фотокатодов из арсенида галлия (GaAs), высокая чувствительность в ближнем ИК, срок службы до 10 000 часов.
|
|
|
+* **IV поколение (или GEN IV)** — цифровые системы с автоматической регулировкой усиления и улучшенной помехозащищённостью, применяются в военной и авиационной технике.
|
|
|
+.png)
|
|
|
+---
|
|
|
+
|
|
|
+## 4. Области применения
|
|
|
+
|
|
|
+1. **Военные и специальные подразделения**
|
|
|
+
|
|
|
+ * ночные операции, патрулирование, навигация;
|
|
|
+ * наблюдение за объектами без демаскирующих источников света;
|
|
|
+ * прицелы и прицельные комплексы для стрелкового оружия.
|
|
|
+
|
|
|
+2. **Гражданские применения**
|
|
|
+
|
|
|
+ * охота и наблюдение за животными;
|
|
|
+ * спасательные и поисковые операции;
|
|
|
+ * контроль инженерных сооружений и энергетических систем.
|
|
|
+
|
|
|
+3. **Охранные системы и видеонаблюдение**
|
|
|
+
|
|
|
+ * камеры с ИК-подсветкой для круглосуточного наблюдения;
|
|
|
+ * контроль объектов в полной темноте и при ограниченной видимости.
|
|
|
+
|
|
|
+4. **Транспорт и навигация**
|
|
|
+
|
|
|
+ * системы помощи водителю (в том числе авиационные и морские тепловизоры);
|
|
|
+ * обнаружение препятствий ночью или в условиях плохой погоды.
|
|
|
+
|
|
|
+---
|
|
|
+
|
|
|
+## 5. Перспективы развития технологий
|
|
|
+
|
|
|
+Современные тенденции в области ночного видения направлены на:
|
|
|
+
|
|
|
+* **цифровизацию** (применение CMOS- и CCD-матриц высокой чувствительности);
|
|
|
+* **интеграцию с искусственным интеллектом**, позволяющую автоматически распознавать объекты;
|
|
|
+* **миниатюризацию** устройств и повышение энергоэффективности;
|
|
|
+* **объединение тепловизионных и оптических каналов** в мультиспектральные системы;
|
|
|
+* **использование квантовых и наноструктурных материалов**, повышающих чувствительность сенсоров.
|
|
|
+
|
|
|
+Благодаря этим направлениям приборы ночного видения становятся более доступными, надёжными и функциональными, что расширяет их применение от профессиональных систем до бытовых устройств.
|
|
|
+
|
|
|
+---
|
|
|
+
|
|
|
+## Заключение
|
|
|
+
|
|
|
+Приборы ночного видения представляют собой важное направление развития современной оптико-электронной техники. Они позволяют человеку преодолевать ограничения зрения в темноте и эффективно решать задачи наблюдения, навигации и обеспечения безопасности.
|
|
|
+
|
|
|
+Развитие технологий — от первых электронно-оптических преобразователей до цифровых тепловизионных систем — демонстрирует устойчивую тенденцию к повышению чувствительности, миниатюризации и интеграции с интеллектуальными алгоритмами обработки изображений.
|
|
|
+В будущем приборы ночного видения станут неотъемлемой частью комплексных систем ситуационной осведомлённости, безопасности и управления, обеспечивая полноценное «ночное зрение» в любых условиях.
|
|
|
+
|
|
|
+
|
