+## Информационные основы построения системы охранной сигнализации.
+В связи с улучшением технической оснащенности злоумышленников взлом или проникновение в какое-либо помещение сегодня является лишь вопросом времени, которое в подобных ситуациях выступает не на стороне владельца. Для предотвращения несанкционированного вмешательства в настоящее время широко используется охранная сигнализация, как эффективное средство предотвращения хищений или снижения масштабов их последствий. Как устроена система сигнализации, и какими принципами руководствоваться при ее выборе мы рассмотрим в данной статье.
+
+### Состав
+Охранная сигнализация является составляющей комплекса охранных систем, предназначенных для оповещения в случае нарушения неприкосновенности частной собственности. Эффективность системы напрямую зависит от возможности оценки факторов проникновения и передачи информации о ней. В соответствии с п.4.1. ГОСТ Р 52435-2015  в состав сигнализации входят:
+
+- Модули извещения;
+- Приемно-контрольный блок;
+- Модули оповещения;
+- Устройства управления сигнализацией.
+![](image1.jpg)
+
+*Рис. 1. Состав охранной сигнализации*
+#### Модуль извещения
+Модуль извещения представляет собой систему датчиков, реагирующих на изменение замеряемого ими параметра (звука, перемещения, температуры, давления, целостности цепи и т.д.).
+
+![](image2.jpg)
+*Рис. 2. Датчики для охранных сигнализаций*
+
+**По принципу действия и по назначению выделяют огромное количество различных категорий датчиков, но в системах охранной сигнализации наиболее часто используются датчики:**
+
+- **Открытия** – магнитный ключ/замок, одна половина которых устанавливается на раме, а вторая на дверях или окне. При открытии последних магнитный ключ отходит от замка и открывает путь для протекания сигнала.
+- **Движения** – воспринимают информацию о состоянии всего объема помещений и подают сигнал в случае наличия каких-либо перемещений в пространстве.
+- **Разбития стекла** – могут монтировать как непосредственно на стекло, так и вблизи них. Большинство таких моделей реагирует на высокочастотные и низкочастотные звуковые колебания и вибрацию.
+- **Тепловые** – реагируют на температурные колебания в пространстве, так как температура тела человека существенно отличается от окружающей среды.
+
+В случае возникновения достаточного уровня измеряемой величины датчик преобразовывает его в электрический сигнал, который далее передается по линиям связи.
+
+#### Приемно-контрольный блок
+Приемно-контрольный блок применяется для съема показаний, поступающих из цепей датчиков. Он собирает и перерабатывает полученную информацию и в случае совпадения данных сигнала запускает алгоритм сигнализации и оповещения. Как правило, этот блок содержит электронный контроллер, запрограммированный на работу по ряду входящих и выдающих линий связи.
+
+#### Модули оповещения
+Модули оповещения призваны сообщить о проникновении или нарушении периметра. Для этого они могут передавать данные в правоохранительные органы, охранные фирмы, выводить на дисплей или принимать другие способы воздействия.  **По типу они подразделяются на такие виды:**
+
+- Звуковые – представляют собой сирены динамического или пъезоэлектрического принципа действия. Призваны напугать злоумышленников, вызвать панику и вынудить их покинуть территорию.
+- Световые – аналогичны предыдущим, но воздействуют световыми эффектами. По способу воздействия могут мигать или просто включать свет, имитируя перемещения охраны по территории.
+- Комбинированные – совмещают звуковые и световые методы воздействия, считаются более эффективными за счет повышения психологического напряжения у правонарушителей.
+- Телефонные – передают информацию по линиям связи в виде записи в охранные организации или уполномоченному отделу.
+- Мобильные – оповещают владельца и другие структуры о происшедшем инциденте посредством SMS оповещения.
+- Телеуправление – выдают данные о происшествии на пульт или мнемопанель.
+
+На практике устанавливают не один, а сразу несколько вариантов, поэтому и от приемно-контрольного блока выводится сразу несколько каналов передачи данных. В некоторых моделях охранной сигнализации может устанавливаться логика по приоритетности или в зависимости от воздействующих факторов.
+
+#### Устройство управления
+Устройства управления охранной сигнализацией позволяют задавать режим работы, активировать или отключать работу датчиков, открывать двери или давать зеленый свет в определенных ситуациях.
+
+**Для этой цели могут использоваться:**
+
+- **Клавиатура с дисплеем** – устанавливается в местах контрольно-пропускных участков, внутри помещения. Позволяет оперировать охранной сигнализацией посредством введения кодов и команд.
+
+
+![](image3.jpg)
+*Рис. 3. Клавиатура с дисплеем*
+
+**Переносной пульт или брелок** – позволяет изменять конфигурацию рабочих процессов или взаимодействовать с охранной сигнализацией в режиме свой – чужой.
+
+**Ключ** – оригинальный вариант пропуска через систему внутрь помещения, на территорию объекта. В качестве ключей используются карты, ключ-таблетки и другие приспособления.
+
+![](image4.jpg)
+*Рис. 4. Использование ключа-таблетки*
+
+#### Принцип работы
+
+Смоделируем ситуацию, когда в охраняемом пространстве возникает какое-либо движение. **Датчик движения** зафиксирует перемещение в зоне охвата и подаст сигнал по линиям связи к приемно-контрольному блоку. Здесь полученные данные обработаются и отправятся по шлейфам к исполнительному органу. Модуль оповещения начнет включать освещение на территории, запустит сирену или стробоскоп.
+
+![](image5.jpg)
+
+*Рис .5. Принцип действия охранной сигнализации*
+
+Если охранная сигнализация имеет связь с постом охраны или выводится на полицейский пульт  дежурному, то данные по мобильному каналу будут отправлены в уполномоченные структуры. Помимо этого, информация может передаваться на мобильный телефон владельца через систему СМС оповещения или посредством специализированного мобильного приложения.
+
+Отключение оповещения охранной сигнализации может производиться за счет отдельно выведенной кнопки или посредством введения специального кода-команды для остановки. Аналогичным образом система срабатывает от любого другого типа модуля извещения.
+
+#### Типы
+Охранные сигнализации разрабатываются и внедряются под определенные шаблоны технических заданий. Реализация решения тех или иных задач осуществляется посредством систем определенного типа. **В зависимости от критерия выделяют несколько видов, так, по способу воздействия существуют два типа:**
+
+**Активные** – оказывают непосредственное воздействие на грабителей посредством привлечения охраны, оповещения правоохранительных органов, других способов воздействия.
+
+![](image6.jpg)
+*Рис. 6. Активный тип охранной сигнализации*
+
+**Пасивные** – создают ряд эффектов, предназначенных для отпугивания злоумышленников. Сюда относятся световые, звуковые и прочие воздействия, возникающие в пределах охраняемых объектов.
+
+В зависимости от типа линий связи, по которым передается информация о происшествии выделяют две большие категории – проводные и беспроводные модели.
+
+**Проводные системы подразделяются на:**
+
+- **Аналоговые** – передают информацию через шлейф по проводу к конкретной точке извещения. Являются дешевой, но малоинформативной системой.
+- **Адресные** – имеет присвоенный адрес для каждого объекта, информацию обрабатывает микропроцессор и передает сигнал о конкретном датчике оператору.
+
+**Беспроводные охранные сигнализации также можно разделить на несколько групп, в зависимости от каналов передачи:**
+
+**По радиосигналу** – использует устройства радиопередачи для отправки сигнала тревоги, может выполняться с обратной связью или без таковой;
+**По мобильным каналам** – использует модемы с классическими или специализированными SIM картами;
+
+![](image7.jpg)
+
+*Рис. 7. Передача мобильным каналом*
+
+**Посредством wi-fi сигнала** – использует интернет ресурсы для  отправки протоколов тревожного сигнала.
+
+#### Особенности охранной сигнализации
+Перед выбором конкретной модели важно определиться с основными характеристиками охраняемого объекта. А именно, вы должны обследовать помещение или территорию на предмет выявления наиболее вероятных мест проникновения, точек хранения ценностей, документов и т.д. Определите, где будет устанавливаться контрольный блок, расстояние до датчиков и исходных элементов, будет ли устанавливаться связь с диспетчерским пультом.
+
+**Для частного дома.**
+
+В частном доме актуальна установка и проводных и беспроводных систем охранной сигнализации. Важно отметить, что контроль устанавливается как внутри дома, так и снаружи: у входа, возле ворот, по периметру забора и т.д. Наряду с классическими модулями охраны сегодня набирает популярности опция “умный дом“, которая также предоставляет возможность контролировать открытое/закрытое положение окон и дверей, программировать реакцию датчиков на движение в комнатах и многое другое. Он же позволяет вести видеонаблюдение как за отдельными помещениями, так и за окружающим пространством.
+
+**Для квартиры.**
+
+В зависимости от размеров квартиры, площади комнат и количества окон, вы можете установить пассивную систему, реагирующую сразу по всему жилищу или активную с передачей данных о взломе на контрольный пульт. Желательно, чтобы охранная сигнализация контролировала все комнаты без исключения, охват также включает в себя лоджии, балконы, кладовки и прочие составляющие, через которые возможно проникновение. При малых площадях можно использовать автономные сигнализации, работающие только внутри квартиры.
+
+**Для дачи.**
+
+Основная сложность дачного участка – удаленность от владельца и, возможно, от населенного пункта, что существенно усложняет процесс выезда на место и активного реагирования. Поэтому для дачи актуальна пассивная охранная сигнализация, выводящая данные по GSM каналу на телефон владельца. Также важно срабатывание световых и звуковых сигнализаторов для отпугивания злоумышленников.
+
+**Для офиса.**
+
+![](image8.jpg)

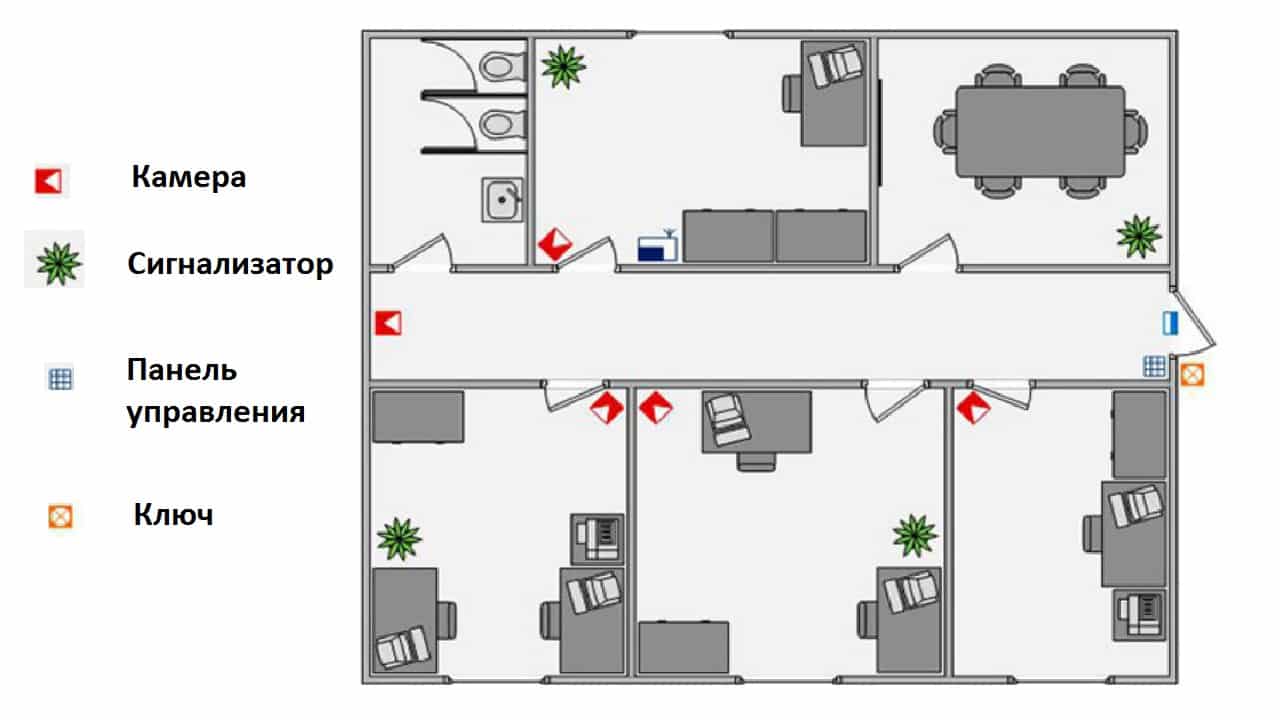

+*Рис. 8. Организация сигнализации в офисе*
+
+Если помещение под офис арендовано, то использовать проводную охранную сигнализацию нецелесообразно, куда выгоднее монтировать устройства, работающие через wi-fi или радиосигнал. В офисных вариантах хорошо помогает система видеонаблюдения, которая помимо охранных функций поможет следить за работой сотрудников. В зависимости от поставленных задач, охранная сигнализация может иметь и активное, и пассивное исполнение. К примеру, в небольших зданиях с ведомственной охраной или сторожем будет достаточно сработавшей сирены, чтобы привлечь их внимание.
+
+### Нюансы установки и монтажа
+**Современные блоки охранной сигнализации можно легко установить самому, но следует учитывать некоторые правила и нюансы:**
+
+- Если вы устанавливаете датчики движения, то следует учитывать, что в соответствии с п.п.2.2.7 – 2.2.9 ГОСТ 26342-84 данные приборы имеют градацию о объему помещения и скорости перемещения человека. Которые вы должны учитывать на этапе настройки защиты.
+- Выбирая беспроводную сигнализацию, учтите, что дистанция охвата датчиков зависит от их технических параметров.
+- При установке оборудования на улице, учитывайте температурный режим вашего региона, иначе охранная сигнализация может перестать работать при сверхнизких температурах.
+- Если случаются перепады с электричеством, обязательно устанавливайте аккумулятор для бесперебойной работы.
+- Чем меньше датчиков вы устанавливаете, тем меньший охват и функциональность охранной сигнализации у вас будет.
+- Не экономьте на комплектующих, от их качества зависит ваша безопасность и сохранность вашего имущества.
+
+---
+# Вопросы:
+
+1) ### Что входит в состав?
+- **Модули извещения; Приемно-контрольный блок; Модули оповещения; Устройства управления сигнализацией.**
+- Телефон; айфон; андроид;
+- Лампа; Кабель; Сетевой фильтр
+
+2) ### Какие датчики входят в состав охранной сигнализации
+- **Открытия; Движения; Разбития стекла; Тепловые**
+- Звука; Огня; Воды
+- Отопления; Газа; Звуков
+
+3) ### Для чего предназначено устройство управления?
+- **Устройства управления охранной сигнализацией позволяют задавать режим работы, активировать или отключать работу датчиков, открывать двери или давать зеленый свет в определенных ситуациях.**
+- Оно призвано сообщить о проникновении или нарушении периметра.
+- Применяется для съема показаний, поступающих из цепей датчиков.
+
+4) ### Что позволяет опция "умный дом"?
+- Даёт возможность поставить станцию Яндекс
+- **Предоставляет возможность контролировать открытое/закрытое положение окон и дверей, программировать реакцию датчиков на движение в комнатах и многое другое. Он же позволяет вести видеонаблюдение как за отдельными помещениями, так и за окружающим пространством.**
+- Управлять светом,или управлять ТО с дивана
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
