Номенклатура и характеристика аппаратуры, используемой для измерения параметров побочных электромагнитных излучений и наводок, параметров фоновых шумов и физических полей
Селективные нано- и микровольтметры используются в качестве основных (базовых) измерительных приборов для исследований ПЭМИН. Состав измерительных установок определяется в ходе изучения исследуемых ТС.
На рис. 2.43 представлены селективные микровольтметры более ранних выпусков с ручным управлением и приведен пример современного измерительного приемника отечественного производства типа АРК-Д1ТР с уже высоким уровнем автоматизации.
Селективный микровольтметр SMV-11 (в комплекте с измерительными антеннами и переходными устройствами – FMA-11) позволяет проводить измерения напряженностей электрического и магнитного полей и измерения напряжений высокочастотных сигналов в проводных линиях в плавно перестраиваемом диапазоне частот 9кГц…30 МГц, при чувствительности приемника не менее 0,1 мкВ. Полосы пропускания приемника – 1, 2,7 и 9 кГц. Имеются амплитудный детектор, гнезда для подключения наушников и осциллографа.
Селективный микровольтметр SMV-8,5 (в комплекте с измерительными антеннами и переходными устройствами – FMA-8,5) позволяет проводить измерения напряженностей электрического и магнитного полей и измерения высокочастотных сигналов в проводных линиях в плавно перестраиваемом диапазоне частот (20…1000) МГц, при чувствительности приемника не менее 1 мкВ. Полосы пропускания приемника – 1, 20 и 120 кГц. Имеются частотный и амплитудный детекторы, гнезда для наушников и осциллографа
Нановольтметр UNIPAN 233 (237) представляет собой низкочастотный прибор, который позволяет измерять электрические сигналы с напряжением в несколько нановольт в диапазоне 1Гц…100 кГц..
Панорамный измерительный приемник АРК-Д1ТРотечественного изготовления содержит базовый комплект, рассчитанный на рабочий диапазон частот (20…2020) МГц. Чувствительность по входу во всем диапазоне – не хуже (0,1…10) мкВ. Максимальная скорость панорамного анализа – 150 МГц/с. Дискретность отображения спектра – не хуже 3 кГц.
Для более оперативного проведения измерений применяются портативные анализаторы спектра.
На рис. 2.46 представлены портативные анализаторы спектра фирмы PROTEK.
Ручные портативные анализаторы напряженности электромагнитного поля на диапазон частот 100 кГц…2060 МГц – PROTEK 3201N и 100 кГц…2600 МГц – PROTEK 3290N. Имеют встроенный частотомер, цифровую систему фазовой автоподстройки частоты, маркерные измерения, высокоскоростной ЖК-дисплей с подсветкой, память 160 каналов, встроенная система аудио-контроля, интерфейс RS-232, автономное питание и питание от сети автомобиля.

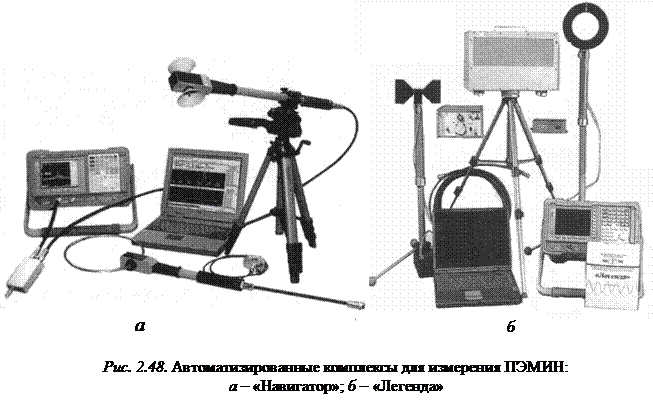

На рис. 2.48 представлены еще два измерительных комплекса из существующей на рынке техники для защиты информации, используемых для обнаружения и измерения ПЭМИН.
Переносной программно-аппаратный комплекс «Навигатор» предназначен для измерения параметров ПЭМИН, также позволяет проводить измерения электроакустических преобразований. Диапазон исследуемых частот – 100 Гц…3000 МГц. Процессы измерений и обработки результатов, выполнения расчетов и подготовки текстовых отчетов полностью автоматизированы.
Программно-аппаратный комплекс «Легенда» обеспечивает измерения в диапазоне частот 9 кГц…2000 МГц (используется измерительная система «Альбатрос»). Входящие в состав комплекса высокочастотный пробник напряжения и эквивалент сети EMCO 3810/2 позволяют проводить измерения сигналов информативной наводки по сети питания в диапазоне частот 9 кГц…110 МГц.
Сравнивая приведенные выше варианты, можно отметить, что все названные измерительные комплексы и отдельные измерители способны успешно решать задачи по выявлению и измерению ПЭМИН. Разница заключается лишь в уровне сервиса – степени автоматизации процессов измерения и вычисления результатов, а также в охватываемом частотном диапазоне (зависит от возможностей базового измерителя и антенной системы).
При измерении абсолютных уровней информативных излучений необходимо применять калиброванные измерительные антенны. Если уровни информативных излучений сравниваются с уровнями объектовых помех, т.е. производятся измерения относительных значений, жестких требований к антенным трактам не предъявляется, так как ошибка в оценке уровней излучений будет повторяться при оценке уровней объектовой помехи и самокомпенсироваться.
При измерении информативных сигналов наведенных в линиях, необходимо обеспечить условие, когда входное сопротивление измерителя много больше входного сопротивления исследуемого ТС со стороны проверяемой линии. С этой целью могут использоваться согласующие линейные трансформаторы или эквиваленты измерительных антенных устройств.
С целью, например, защиты входа измерительного приемника от опасных сетевых напряжений, используются высокочастотные пробники и сетевые адаптеры. С этой же целью, а также для устранения мешающего воздействия внешних помех, используются полосовые сетевые фильтры и эквиваленты сети (на примере комплектации измерительного комплекса «Легенда»).
