Акустический контроль
К системам акустического контроля относится широкая номенклатура различных радиомикрофонов, назначением которых является съем информации и передача ее по радиоканалу.
Радиомикрофоны — это специальные устройства съема информации, которые по своему исполнению бывают:
- простейшие — непрерывно излучающие;
- с включением на передачу при появлении в контролируемом помещении разговоров или шумов;
- дистанционно управляемые — включающиеся и выключающиеся дистанционно на время, необходимое для контроля помещения.
Специальные устройства съема информации и передачи ее по радиоканалу можно классифицировать но следующим признакам:
- диапазону используемых частот (от 27 МГц до 1,5 ГГц и выше);
- продолжительности работы (от 5 часов до 1 года);
- радиусу действия (от 15 м до 10 км),
- виду модуляции (AM, ЧМ, узкополосная ЧМ, однополосная AM, широкополосная шумоподобная).
Следует отметить, что в последнее время появились специальные устройства съема информации, использующие для передачи акустической информации так называемые «нетрадиционные каналы». К этим каналам можно отнести следующие:
- Устройства съема информации, ведущие передачу в инфракрасном диапазоне (ИК передатчики). Характеризуются такие изделия крайней сложностью их обнаружения. Срок непрерывной работы — 1–3 суток. Используют эти устройства, как правило, для увеличения дальности передачи информации и размещаются у окон, вентиляционных отверстий и т. п., что может облегчит задачу их поиска. Для приема информации применяют специальный приемник ИК диапазона, который обеспечивает надежную связь на расстоянии 10–15 м.

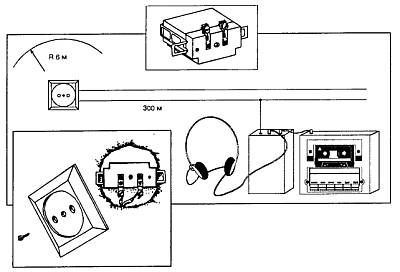

- Устройства съема информации, использующие в качестве канала передачи данных силовую электрическую сеть 127/220/380 В. Такие устройства (рис. 5.1) встраиваются в электрические розетки, удлинители, тройники, бытовую аппаратуру и другие места, где проходит или подключается сеть.
Подключение устройств съема информации к силовой электрической сети
К основным достоинствам таких устройств можно отнести неограниченное время работы. Прием информации от таких устройств осуществляется специальными приемниками (рис. 5.2), подключаемыми к силовой сети, в радиусе до 300 м.
Использование специальных приемников для съема информации через электрическую сеть
Устройства съема информации с ее закрытием, использующие шифровку или преобразование частоты с различными видами модуляции. Попытка прослушать такое устройство даже очень хорошим сканирующим приемником ни к чему не приведет — будет слышен лишь шум, указывающий только на наличие устройства съема информации.
Устройства съема информации на основе лазерного микрофона, который позволяет на расстоянии до 300 м регистрировать колебания оконных стекол и преобразовывать их в звуковой сигнал.
Устройства съема информации, использующие "нетрадиционные каналы" передачи, чрезвычайно дороги и сложны в эксплуатации, поэтому использования их частными лицами маловероятно.

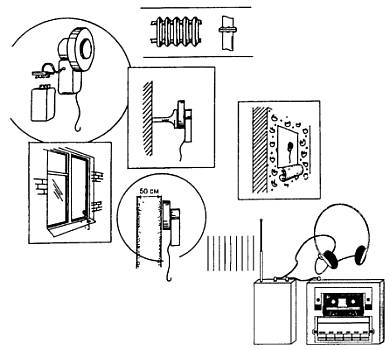

В тех случаях, когда нельзя установить устройства съема информации непосредственно на объекте, применяют стетоскопные микрофоны (рис. 5.3), которые позволяют прослушивать переговоры через твердую преграду (стену, стекло, корпус автомобиля и т. п.), причем, чем тверже и однороднее преграда, тем лучше они работают.
Использование стетоскопных микрофонов
Стетоскоп представляет собой вибродатчик с усилителем и головными телефонами (или устройством автоматической записи звука на магнитную ленту). С помощью стетоскопного микрофона можно осуществлять прослушивание разговоров через стену толщиной 1 м и более. Основным преимуществом такой системы является трудность ее обнаружения, т. к. стетоскопный микрофон можно устанавливать в соседнем помещении.
Устройства съема информации устанавливаются с согласия хозяина помещения или без него в специально подготовленные места с последующей их маскировкой либо встраиваются в предметы быта, интерьера или свободные полости помещения (рис. 5.4).
Возможные места установки устройств съема информации
Список литературы
https://arsenal-info.ru/b/book/2073012759/98
Вопросы
Назначение радиомикрофонов ?
- съем информации и передача ее по радиоканалу;
- копирование и передача;
- сохранение на съёмный носитель;
- фотография.
Радиомикрофон это-...?
- устройстфо для фотографий;
- специальное устройство съема информации;
- устройство для печати;
- устройство для показа изображений.
Какие появились специальные устройства для съема информации, использующие для передачи акустической информации так называемые «нетрадиционные каналы»?
- устройства, ведущие передачу в рентгенном диапазоне;
- устройства резервного копирования;
- устройства, ведущие передачу в инфракрасном диапазоне; устройства, использующие в качестве канала передачи данных силовую электрическую сеть 127/220/380 В;
- устройства подключаемые к сети 220в.
Какое устройство используют в случае, когда нельзя установить устройства съема информации непосредственно на объекте?
- электромагнит;
- лазерный уровень;
- микрофон;
- стетоскопные микрофоны.
